ZH4 위생 체크 밸브

ZH4 위생 체크 밸브는 역류를 방지하기 위해 스테인레스 스틸 파이프 설치에 사용하도록 설계되었습니다.

문의 보내기

제품 설명

밸브 스템의 하부 압력이 상부 압력 및 스프링 힘을 초과하면 체크 밸브가 열립니다. 상부 압력이 하부 압력과 같아지면 체크 밸브가 닫힙니다.
더 높은 역압이 밸브 스템에 작용하여 밸브가 닫히게 됩니다.

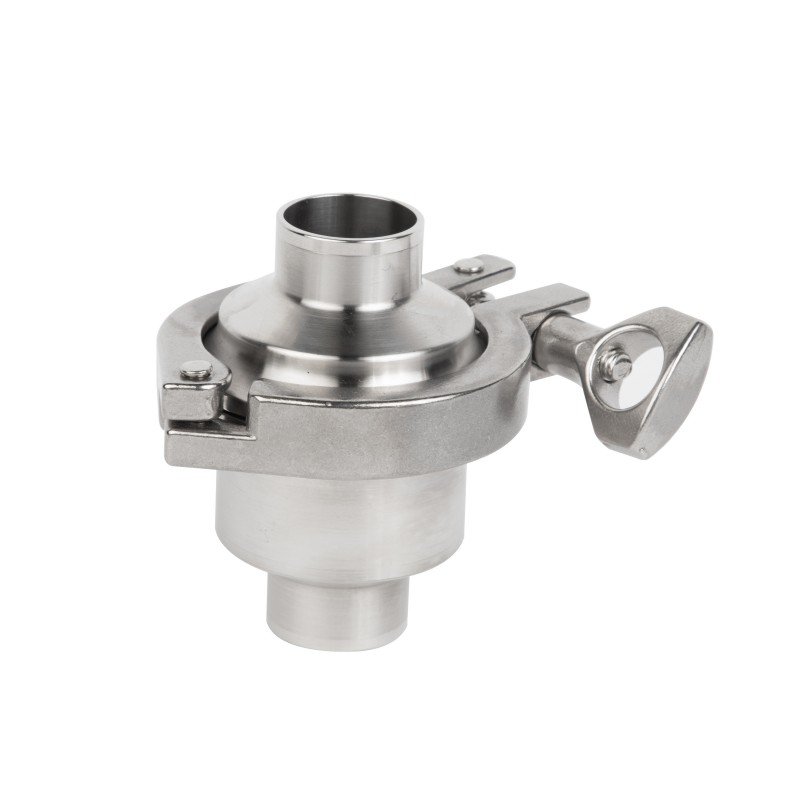

ZH4 위생 체크 밸브에는 두 가지 유형이 있습니다. 클램프 연결 방식을 채택한 ZH4-1 체크 밸브는 경제적이고 실용적이며 식품 분야에서 널리 사용됩니다. ZH4-2 체크 밸브는 두꺼운 밸브 본체와 두 개의 플랜지로 구성되어 설치 및 제거가 쉽습니다.

매개변수

기술 데이터
재료	제품 부품에 문의	304L/316L (1.4307/1.4404) 단조
	비접촉 제품 부품	304(1.4301)
	EN 10204 3.1B 인증서 제공
씰 재질	기준	EPDM
	옵션	NBR, FPM, 실리콘
	씰 재료 모든 씰 재료는 FDA 177.2800을 준수합니다.
온도	온도	-20~+135℃(EPDM)
	살균온도	150℃(최대20분)
압력	개방 압력	≒0.08bar
	최대 작동 압력	10바
표면 처리	내부 표면	라 <= 0.8um
	외부 표면	라 <= 1.6um
연결	연결 표준	용접 끝: DIN 11850 series2
		용접 끝: INCH 파이프 표준
	연결 표준

클램프 시리즈

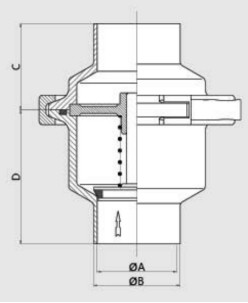

	A	B	C	D
1/2”	9.4	25.2	28.5	39.5
3/4”	15.75	25.2	28.5	39.5
1”	22.1	50.5	38	59
1 1/2”	34.8	50.5	38	59
2”	47.5	64	38	59
2 1/2”	60.2	77.5	38	59
3”	72.9	91	42	59
4”	97.38	119	44	55

용접 시리즈

	A	B	C	D
1/2”	9.4	12.7	28.5	39.5
3/4”	15.75	19.05	28.5	39.5
1”	22.1	25.4	38	59
1 1/2”	34.8	38.1	38	59
2”	47.5	50.8	38	59
2 1/2”	60.2	63.5	38	59
3”	72.9	76.2	42	59
4”	97.38	101.6	44	55
