급속 환승 포트

아이솔레이터 및 이송 시스템을 위한 알파 포트 통합 - 안전한 무균 자재 취급

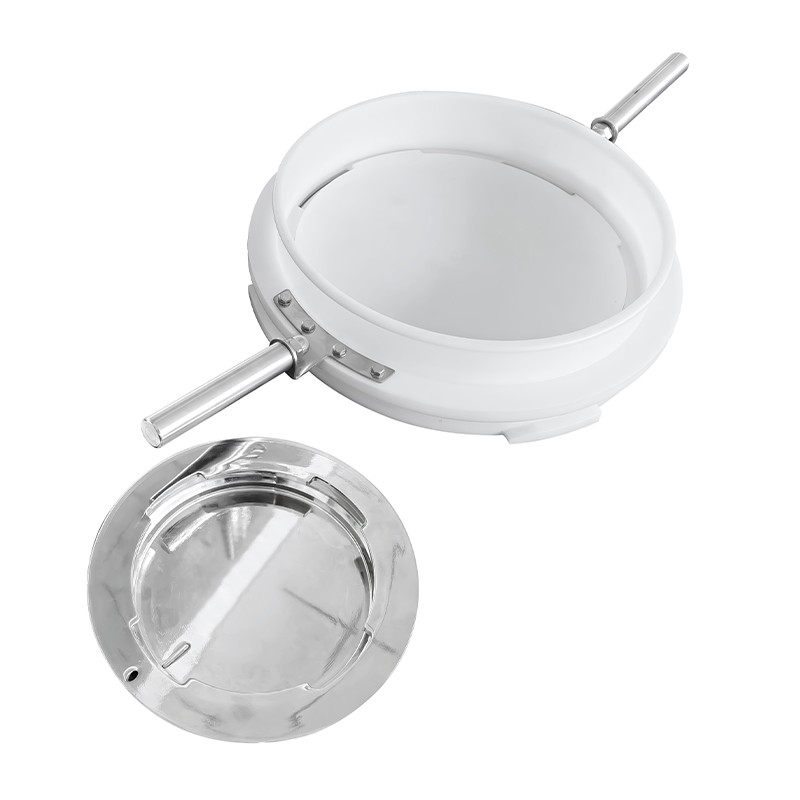

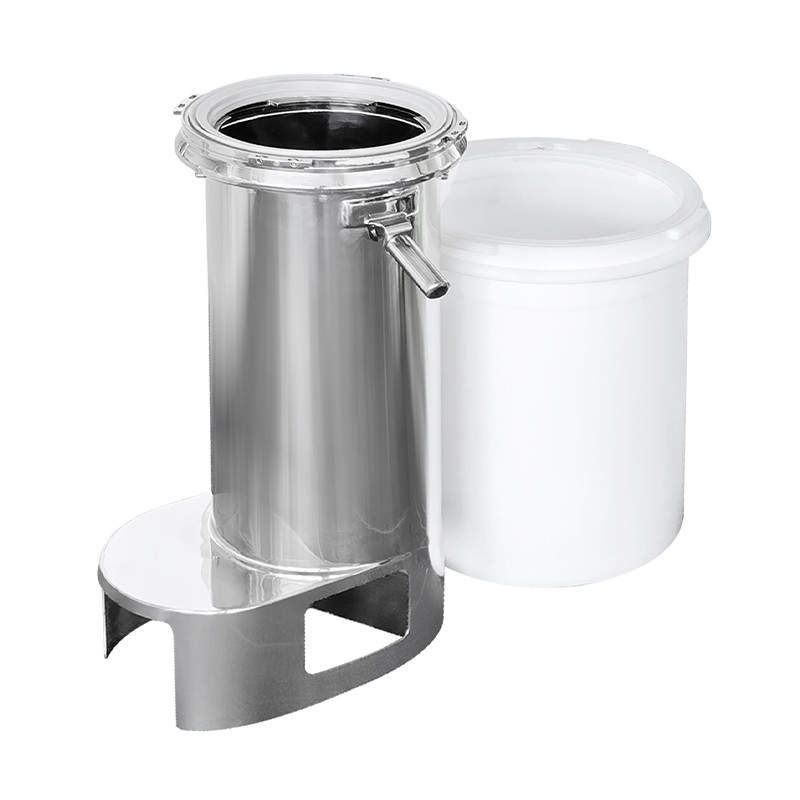

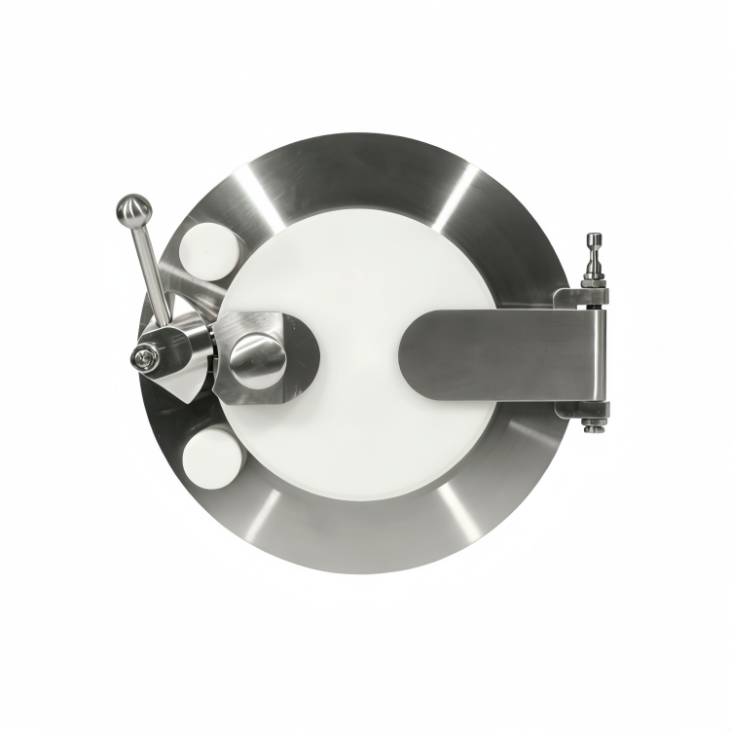

Alpha 포트는 절연체 또는 격납 이송 시스템의 입구 및 출구 지점에 통합되도록 설계되었습니다. 스테인리스 스틸이나 플라스틱으로 제공되는 베타 용기와 원활하게 연결됩니다. 작업자는 글러브 포트를 통해 격리기 내부에서 알파 포트 도어를 열 수 있으므로 재료를 베타 컨테이너로 안전하고 무균적으로 이동할 수 있습니다.
이 시스템은 알파 포트 도어가 완전히 닫힌 경우에만 베타 컨테이너가 분리될 수 있도록 하여 안전하고 오염 없는 환경을 유지합니다. 중요한 밀봉은 도킹 및 도킹 해제 프로세스 전반에 걸쳐 그대로 유지됩니다.

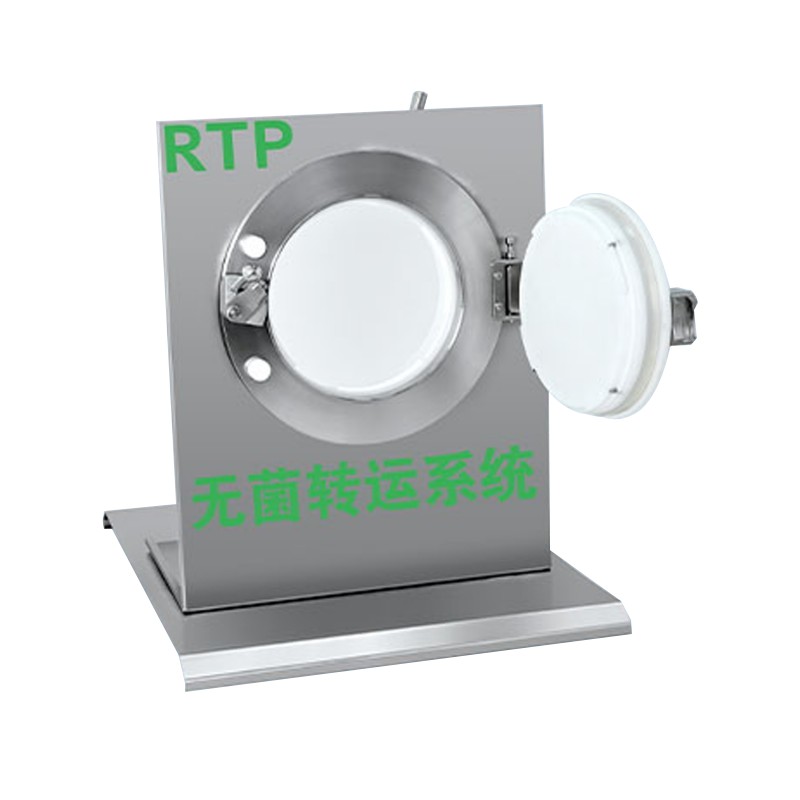

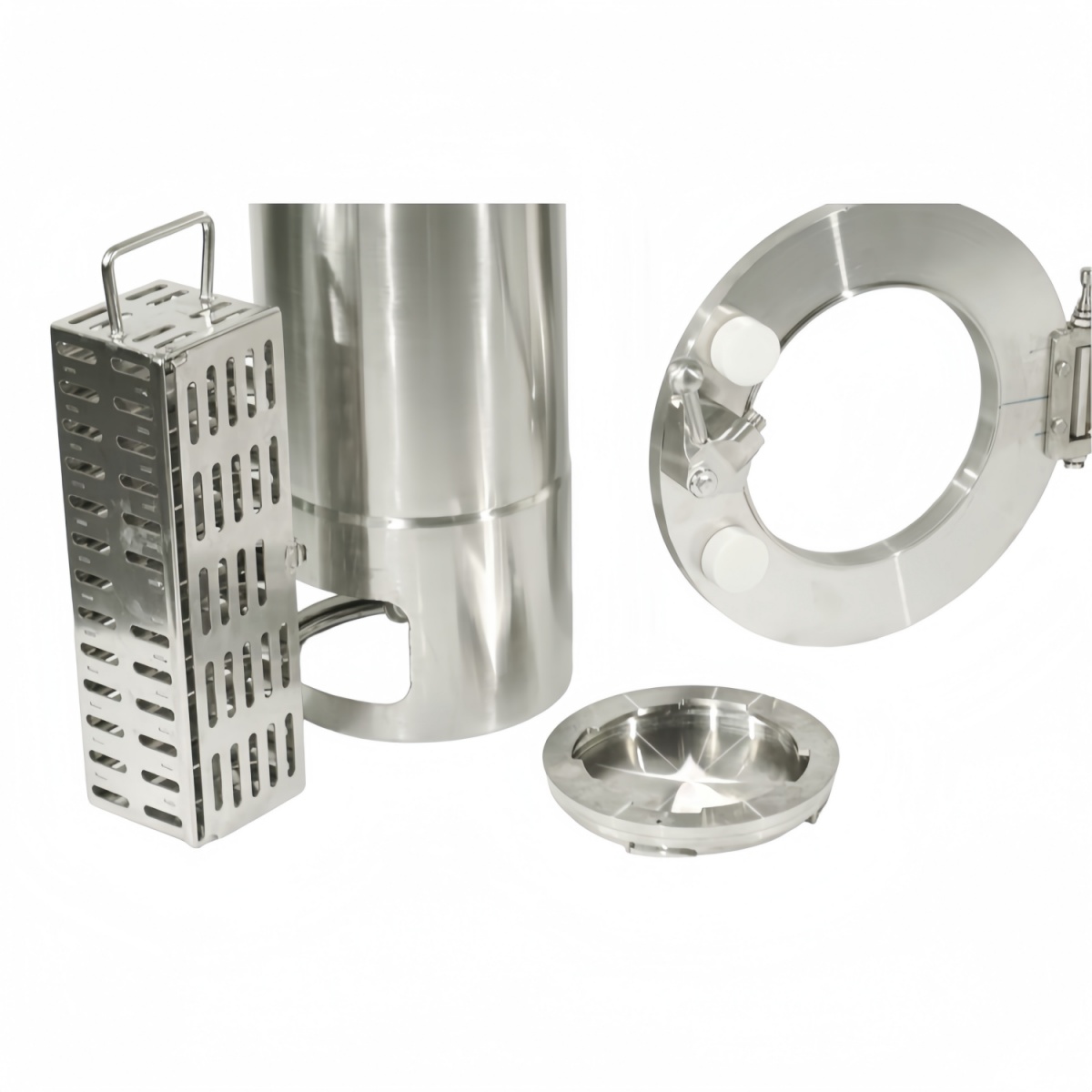

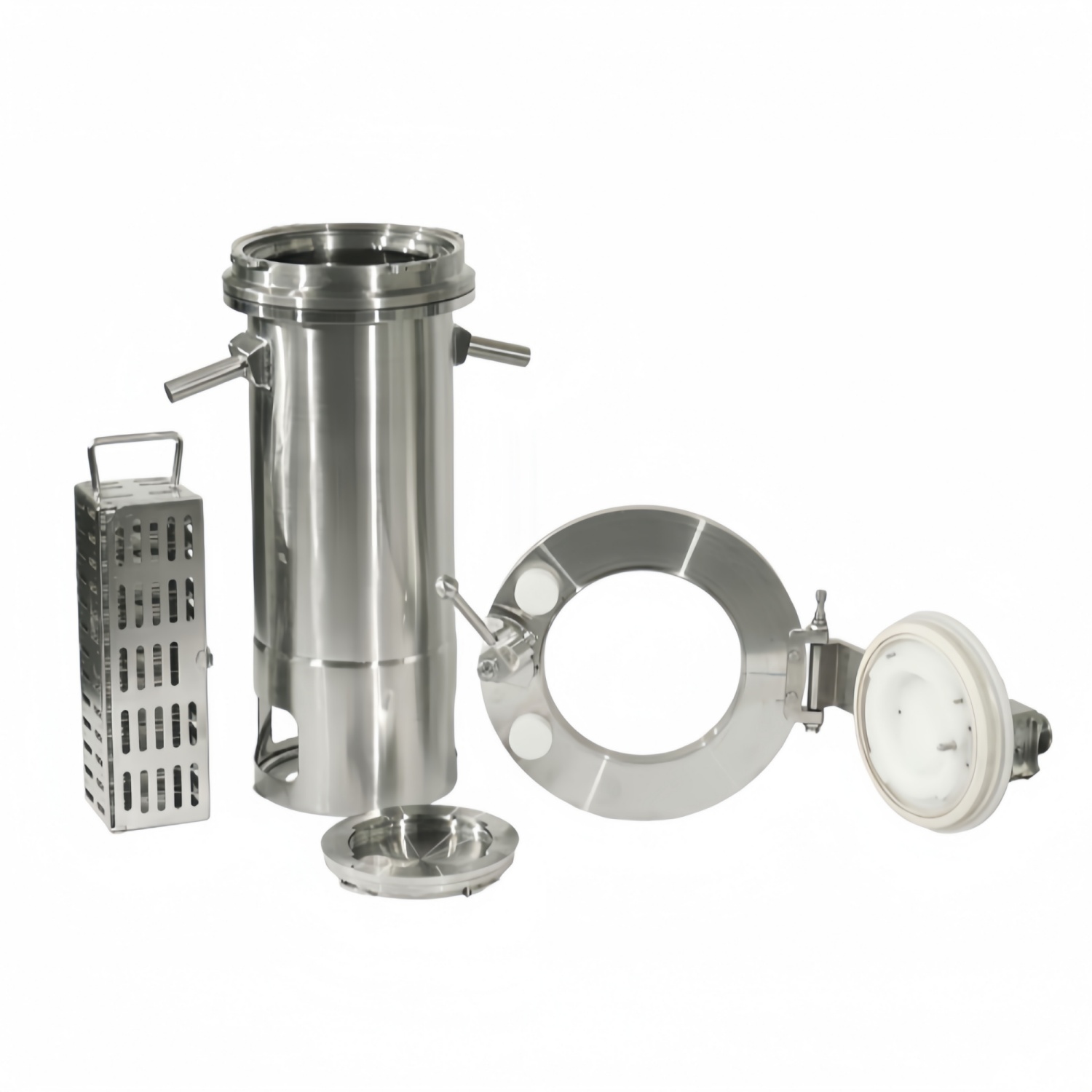

RTP(Rapid Transfer Port) 시스템은 알파 장치와 베타 장치라는 두 가지 주요 구성 요소로 구성됩니다. 각 장치에는 자체 도어, 고성능 씰 및 견고한 인터록 메커니즘이 장착되어 있습니다. Alpha 장치는 일반적으로 격리 장치나 글러브 박스의 벽에 장착되는 반면, Beta 장치는 휴대 가능하며 제품이나 폐기물을 격리 구역 안팎으로 옮기는 데 사용됩니다.

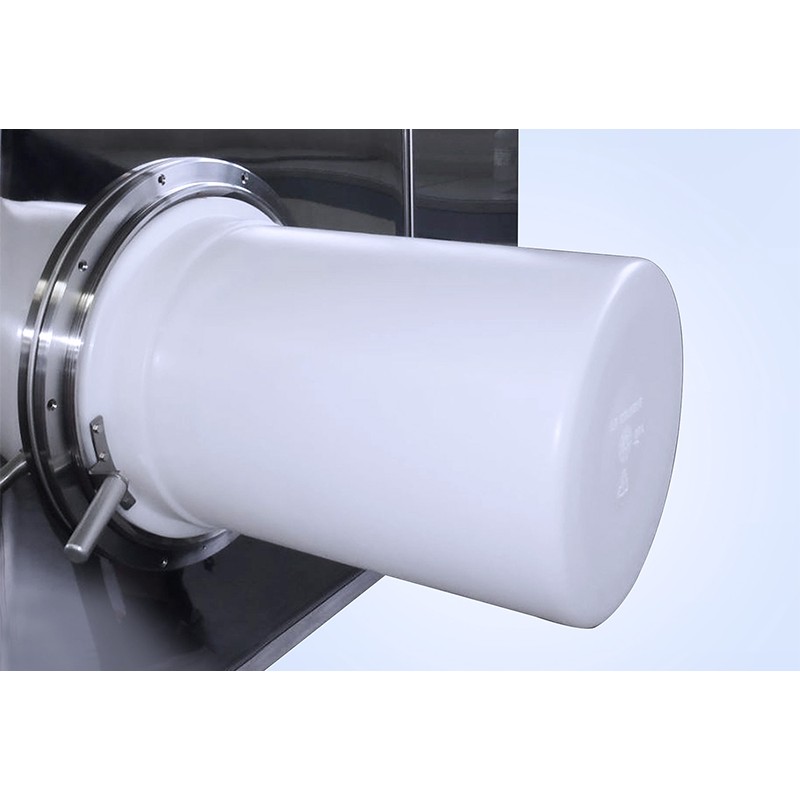

Alpha 및 Beta 장치가 적절하게 도킹되면 멸균 또는 격리된 환경을 위반하지 않고 재료를 빠르고 안전하게 이동할 수 있습니다. Alpha 포트의 인터록 시스템은 안전하고 안정적인 Alpha-Beta 도킹을 보장하여 Beta 장치가 완전하고 올바르게 연결되지 않으면 Alpha 도어가 열릴 수 없도록 보장합니다.

매개변수

◆ 본체 재질: 316L 스테인리스 스틸(제품 접촉부) 및 POM/304 스테인리스 스틸(비접촉 부품)
◆ 밀봉재: 불소 고무(FKM), 실리콘 고무 — FDA 21 CFR 177.2600(표준) 준수
◆ 표면 마감: Ra < 0.4 µm(제품 접촉 표면); Ra < 0.8 µm(비접촉 표면)
◆ 봉쇄 수준: OEB4까지의 밀봉 분류

전송 시스템의 핵심은 안전한 인터록 메커니즘이 연결 및 연결 해제 작업 중에 완벽한 안전을 보장하는 Alpha 포트입니다. 이 시스템은 각각 도어, 잠금 장치 및 밀봉 요소가 장착된 Alpha 및 Beta 구성 요소 간의 상호 작용을 기반으로 합니다.

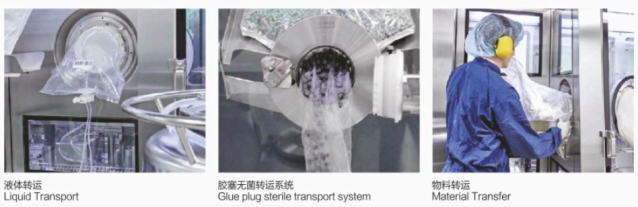

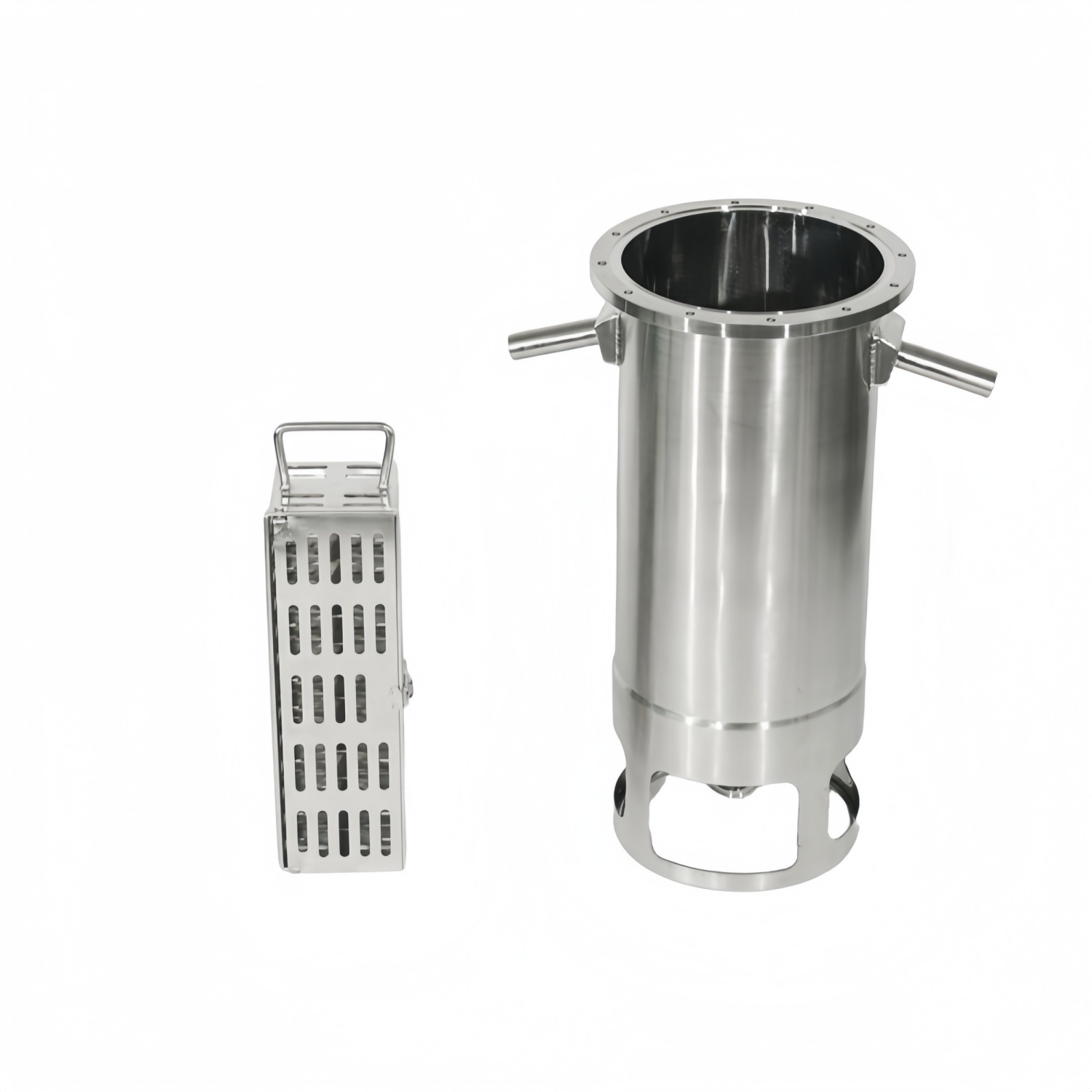

Alpha 장치는 일반적으로 격리기, RABS(Restricted Access Barrier Systems), 생물 안전 캐비닛 또는 클린룸 벽에 설치됩니다. 베타 장치는 멸균 환경이나 밀폐된 환경 사이에서 구성 요소, 고체 또는 액체를 안전하게 운반하는 데 사용되는 용기, 백 또는 유사한 장치로 구성됩니다.

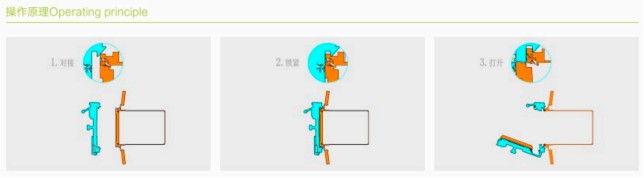

수동 60° 회전 연결:

Alpha 및 Beta 구성 요소는 수동으로 60도 회전하여 안전하게 연결됩니다. 적절하게 도킹되면 각 구성 요소의 도어가 해당 하우징에서 분리되어 하나의 장치로 함께 잠깁니다. 립 씰은 안정적이고 밀폐된 연결을 보장합니다. 이 시점에서 무균성이나 봉쇄 무결성을 훼손하지 않고 문을 열 수 있습니다.

사용 준비 완료(RTU)
유통기한: 24개월(평균)

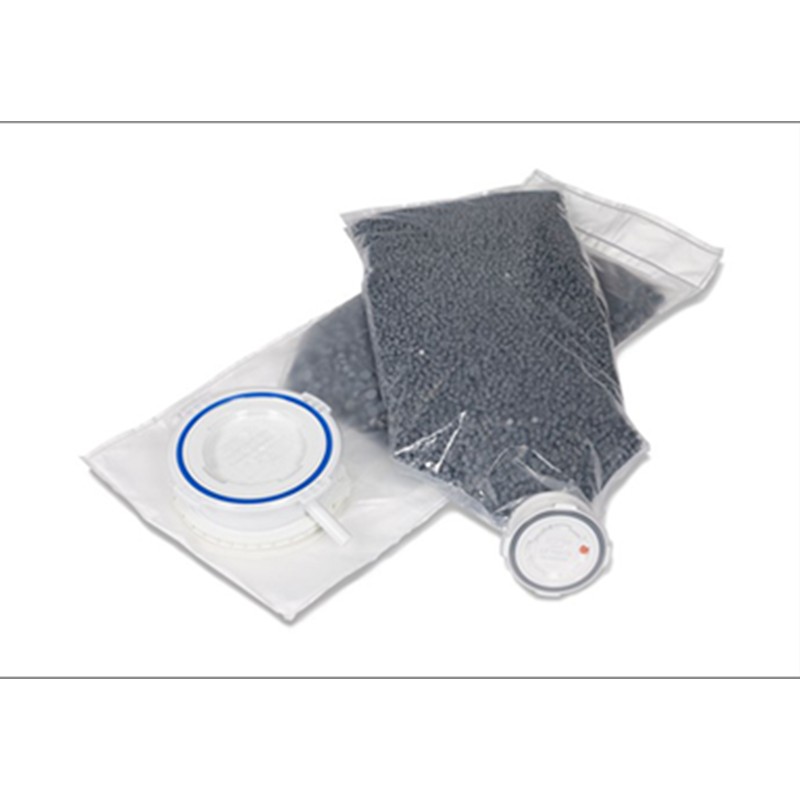

백 용량: 다양한 용도에 맞게 10L부터 150L까지 다양한 범위로 제공됩니다.
