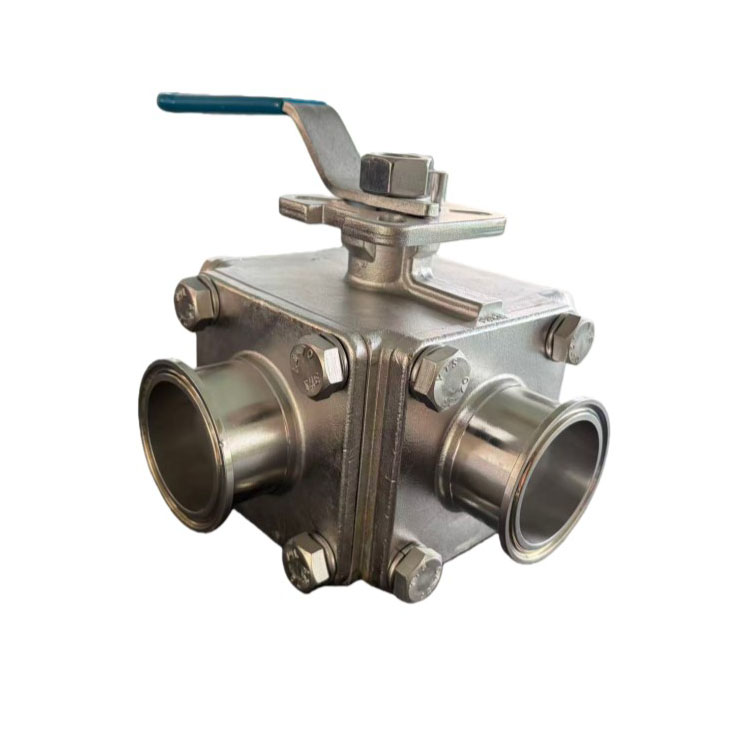

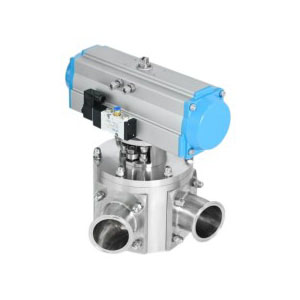

Y형 볼 밸브

Y형 볼 밸브는 회전하는 밸브 코어를 통해 매체의 흐름 방향을 제어하는 ​​밸브입니다. 파이프라인 또는 중력 배출 운반에 사용할 수 있습니다. 이는 화학 산업, 신에너지, 의약품 등 분야의 고효율 유체 제어 시나리오에 널리 사용됩니다. 다양한 작업 조건에서 사용하기 위한 옵션:
팽창식 에어백, 마찰이 없는 씰, 흘리는 현상이 없는 씰, 높은 씰링으로 밸브 씰의 수명을 크게 향상시킵니다.

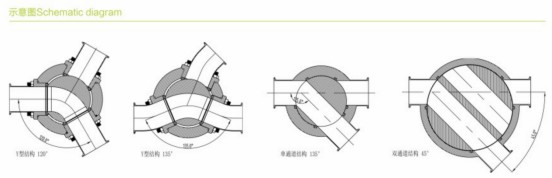

Y자형 구조는 밸브 몸체 공급구와 2개의 토출구 사이의 각도가 120°와 135°가 되도록 설계되었습니다. 밸브 코어는 구동 장치를 통해 회전하여 입구 끝과 출구 사이의 흐름을 실현하거나 절단하여 두 가지 다른 흐름 방향의 전환을 달성합니다. 내부 채널 곡선 유형은 러너의 빠른 회전 각도를 방지합니다.
싱글채널 구조에서 밸브 코어는 플러그인 구조로 되어 있어 누설량이 적고, 직관형 유로는 큰 유량을 가지도록 설계되었습니다. 밸브 몸체의 공급구와 2개의 토출구는 135°의 각도를 가지도록 설계되었습니다.
·Dual-channel 구조로 이 구조의 회전 션트 각도는 45°, 30° 등으로 설계되었습니다. 회전 각도가 작아 내부 부품이 마모가 심한 재질의 영향을 거의 받지 않습니다. 재료가 마모성인 경우 내부 채널 마모만으로 밸브 코어가 180° 회전할 가능성이 있어 부품 수명이 길어집니다.
