샘플링 프로세스를 시작하기 전에 가장 중요한 첫 번째 단계는 SIP(Sterilization-In-Place) 절차입니다. 이 단계 동안 무균 샘플링 밸브는 모든 내부 표면이 적절하게 멸균되도록 닫힌 위치로 유지됩니다.
샘플링을 시작하려면 수동 핸들을 회전하거나(조정 가능한 수동 밸브의 경우) 액추에이터를 활성화하여(자동 버전의 경우) 밸브를 엽니다. 이 동작을 통해 다이어프램이 올라가고 샤프트 코어가 열리면서 멸균 액체가 밸브를 통해 샘플링 라인으로 흐를 수 있습니다.
샘플링이 완료되면 액추에이터가 역전되어 다이어프램 밸브가 닫힙니다. 이 단계에서 밸브는 부착된 두 호스 사이의 멸균 연결을 유지하여 또 다른 SIP 멸균을 통해 시스템의 완전한 위생 무결성을 보장합니다.

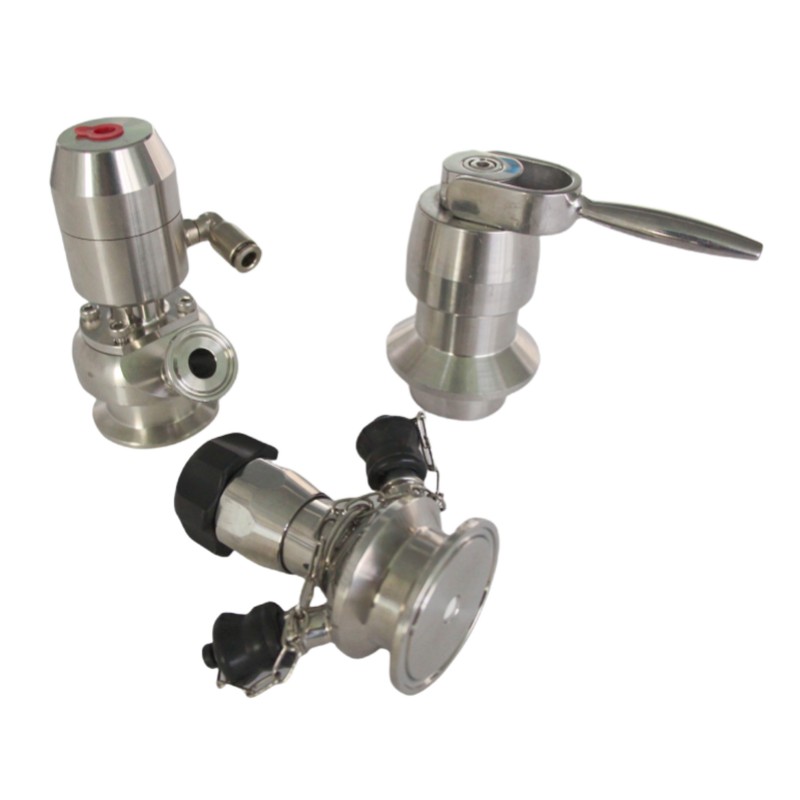

이 무균 샘플링 밸브는 클린룸 환경에서 사용하도록 설계되었으며 위생 처리 및 오염 방지가 가장 중요한 제약, 생명 공학, 유제품 및 음료 산업 분야에 이상적입니다.
| 기술 데이터 | ||
| 재료 | 제품 부품에 문의 | 316L(1.4404) |
| 비접촉 제품 부품 | 304(1.4301) | |
| EN 10204 3.1B 인증서 제공 | ||
| 씰 재질 | 기준 | EPDM |
| 옵션 | 실리콘, FPM, PTFE | |
| 모든 씰 재질은 FDA 177.2600을 준수합니다. | ||
| 온도 | 작동 온도를 실행 | -20~+135℃(EPDM) |
| 살균온도 | 150℃(최대20분) | |
| 압력 | 작동 압력 | 10bar |
| 공기압 조절 | 5~8바 | |
| 표면 처리 | 내부 표면 | 라 < 0.8μm |
| 외부 표면 | 그릿 블라스팅 | |
| 연결 | 연결 방법: 용접, 스레드, 클램프 | |

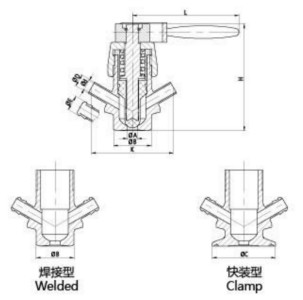

| 크기 | A | B | C | d | D | E | H | K | L |
| DN6 | 8 | 30 | 50.5 | 6 | 8 | 10 | 97 | 65 | 87 |
| DN8 | 8 | 30 | 50.5 | 8 | 10 | 12 | 97 | 65 | 87 |
| 크기 | A | B | C | D | d1 | D1 | D2 | E | F | G | H | k | L |
| DN6 | 8 | 30 | 25.2 | 50.5 | 6 | 8 | 10 | 25.4 | BSP 1/2” | 110.5 | 80 | 60 | 87 |
| DN8 | 8 | 30 | 25.2 | 50.5 | 8 | 10 | 12 | 25.4 | BSP 1/2” | 110.5 | 80 | 60 | 87 |
