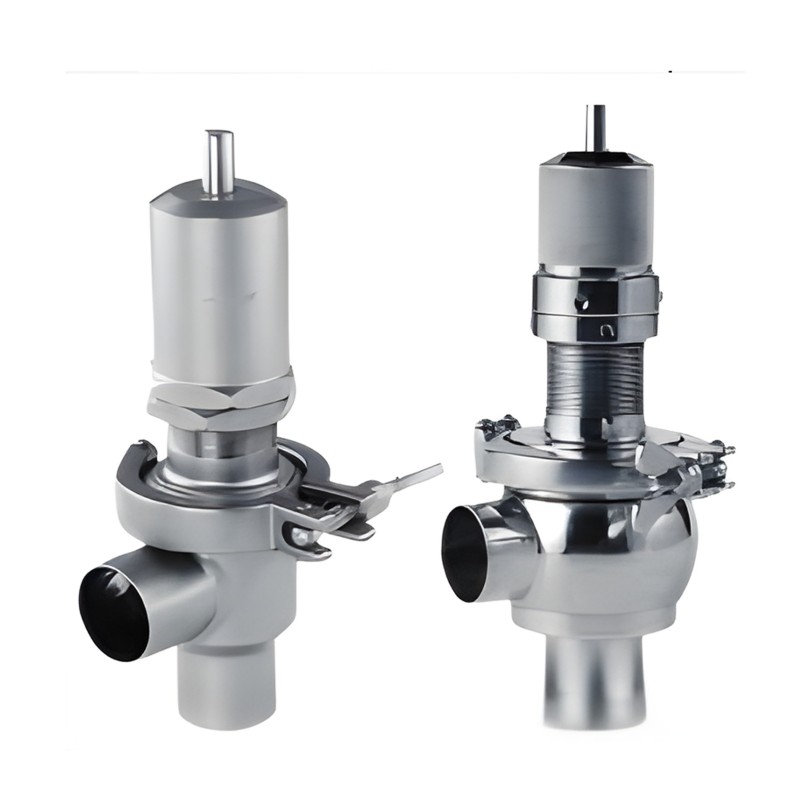

AQ3 위생 안전 밸브

AQ3 위생 안전 밸브는 위생적인 스테인레스 스틸 안전 밸브로 제약 산업의 설비 보호에 적합하도록 설계되었습니다. 라인, 펌프를 보호하기 위해 안전 목적으로 압력 바이패스를 수행하는 데 사용됩니다. 피팅, 탱크 등

문의 보내기

제품 설명

정상적인 작동 조건에서 이 압력 릴리프 밸브는 닫힌 위치를 유지합니다. AQ3 위생 안전 밸브는 압력 너트를 사용하여 내부 스프링을 조정하여 특정 안전 압력에 맞게 공장에서 보정되었습니다. 이 사전 설정된 압력 제한은 처리 시스템을 과압 및 잠재적인 손상으로부터 보호하는 보호 장치 역할을 합니다.
시스템 압력이 보정된 임계값을 초과하면 밸브가 자동으로 열리고 과도한 유체가 통과할 수 있습니다. 이러한 즉각적인 압력 해제는 시스템 안정성을 유지하는 데 도움이 되며 위생 처리 라인 내에서 안전한 작동을 보장합니다.
다양성을 높이기 위해 밸브에 수동 핸들도 제공할 수 있습니다. 이 기능을 사용하면 밸브를 부분적으로 열어 CIP(Clean-in-Place) 프로세스 중에 세척제의 통과를 제어할 수 있어 분해 없이 최적의 위생을 보장할 수 있습니다.
고품질 스테인리스강으로 제작된 이 밸브는 신뢰할 수 있고 위생적인 압력 완화 솔루션이 필요한 유제품, 음료, 제약 및 식품 산업에 사용하기에 이상적입니다.

매개변수

기술 데이터
재료	제품 부품에 문의	304L/316L(1.4307/1.4404)
	비접촉 제품 부품	304(1.4301)
	EN 10204 3.1B 인증서 제공
씰 재질	기준	EPDM
	옵션	실리콘, PTFE, FPM, NBR
	씰 재질은 FDA 177.2600을 준수합니다.
온도	작동 온도	-20~+135℃(EPDM)
	살균온도	150℃(최대20분)
표면 처리	내부 표면	라 ≤ 0.8um
	외부 표면	그릿 블라스팅
연결	연결 표준	용접 끝: DIN 11850 series2
		용접 끝: INCH 파이프 표준
	연결 방법: 용접, 스레드, 클램프, 플랜지
압력	공기압 조절	0-3bar/0-6bar/0-10bar(스프링의 역할에 따라)
		5~8바

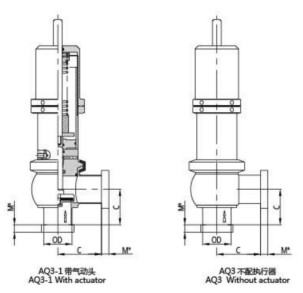

크기	A	B	C	d	D	E	H	K	L
DN6	8	30	50.5	6	8	10	97	65	87
DN8	8	30	50.5	8	10	12	97	65	87

DIN 표준

크기	C	OD	M/3A 클램프
1”	60	25.4*1.65	12.7
1 1/4”	60	31.75*1.65	12.7
1 1/2”	70	38.1*1.65	12.7
2”	80	50.8*1.65	12.7
2 1/2”	95	63.5*1.65	12.7
3”	115	76.2*1.65	12.7
4”	125	101.6*2.11	15.8

3A 표준

크기	C	OD	M*(DIN 클램프)
DN25	50	29*1.5	12.7
DN32	55	35*1.5	12.7
DN40	57	41*1.5	12.7
DN50	65	53*1.5	12.7
DN65	80	70*2.0	12.7
DN80	95	85*2.0	12.7
DN100	115	104*2.0	15.8

DIN 표준

크기	C	OD	M*(3A 클램프)
1”	50	25.4*1.65	12.7
1 1/4”	55	31.75*1.65	12.7
1 1/2”	57	38.1*1.65	12.7
2”	65	50.8*1.65	12.7
2 1/2”	80	63.5*1.65	12.7
3”	95	76.2*1.65	12.7
4”	115	101.6*2.11	15.8
