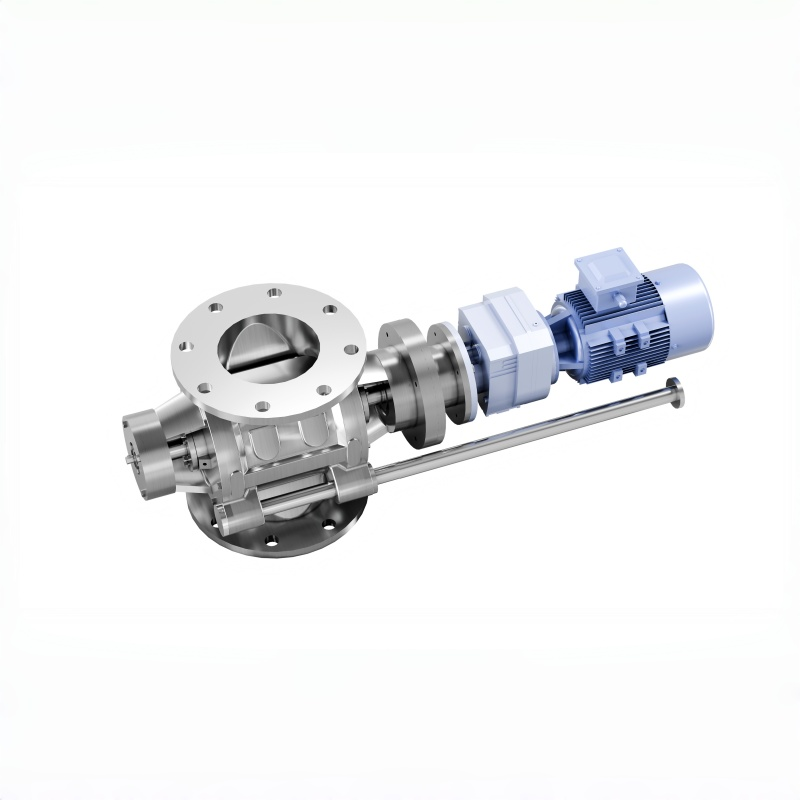

신속하게 청소되는 회전식 에어록 밸브

작동 원리

상부 호퍼에 저장된 재료는 중력에 의해 로터 포켓으로 흘러 들어갑니다. 로터가 연속적으로 회전함에 따라 재료는 출구에서 제어되고 연속적인 방식으로 배출됩니다. 따라서 로터리 밸브를 사용하면 벌크 고형 물질의 정밀한 계량과 지속적인 배출이 가능합니다.

입상, 분말 및 기타 벌크 고체 물질을 운반하는 데 널리 사용됩니다. 양압 이송 시스템과 진공 이송 시스템 모두에서 로터리 밸브는 이송 파이프라인에 균일하고 안정적인 공급을 제공하여 일관된 재료 흐름과 안정적인 이송 속도를 보장하여 안정적인 시스템 작동을 보장합니다.

간단하고 효율적인 공급 장치인 회전식 에어록 밸브는 안정적인 작동, 손쉬운 로터 제거 및 편리한 청소 기능을 제공합니다. 분말 및 과립 취급에 적합하며 리튬 배터리 생산, 화학 처리, 식품 및 의약품 분말 취급과 같은 산업에 널리 적용됩니다.

또한 로터리 밸브에는 가스 밀봉 시스템이 장착되어 있습니다. 밀봉 가스를 로터 밀봉 영역에 도입함으로써 안정적인 가스 장벽이 형성되어 재료 누출을 효과적으로 방지하고 서로 다른 압력 구역 간의 가스 교차를 제거합니다. 이는 양압 및 진공 운반 조건 모두에서 안정적인 성능을 보장합니다.

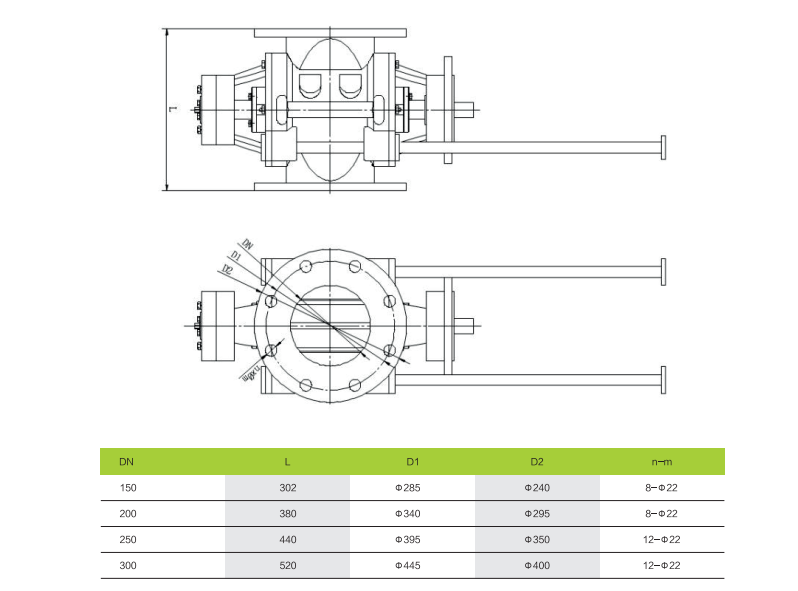

기술 사양

▪ 크기: DN150–DN300

▪ 사용 압력: -0.1 MPa ~ 0.15 MPa

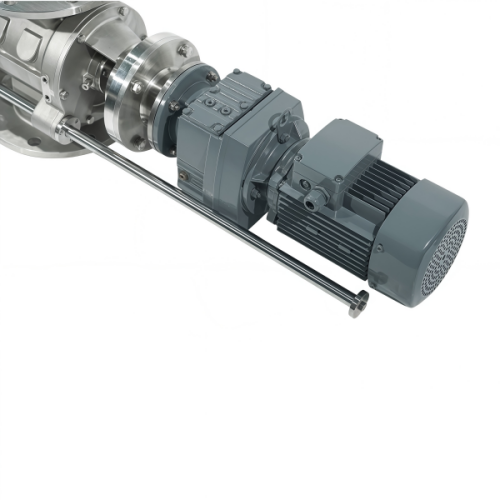

▪ 액츄에이터 : 기어모터(표준)

▪ 작동 온도: -20°C ~ +150°C

▪ 재질(금속 부품): 316L / 304 스테인레스 스틸(접액부)

 304 스테인리스 스틸(비습식 부품)

▪ 밀봉재: 불소탄성중합체(FKM), FDA 21 CFR 177.2660(표준) 준수

▪ 표면 마감: Ra < 0.4 μm(습식 부분)

▪ 압력방식 : 비밀폐 / 비압밀 설계 (표준)

▪ 연결 표준: GB PN10 / ANSI 150# / DIN PN10 / JIS 10K / HG20592

▪ 연결 유형: 플랜지 연결
