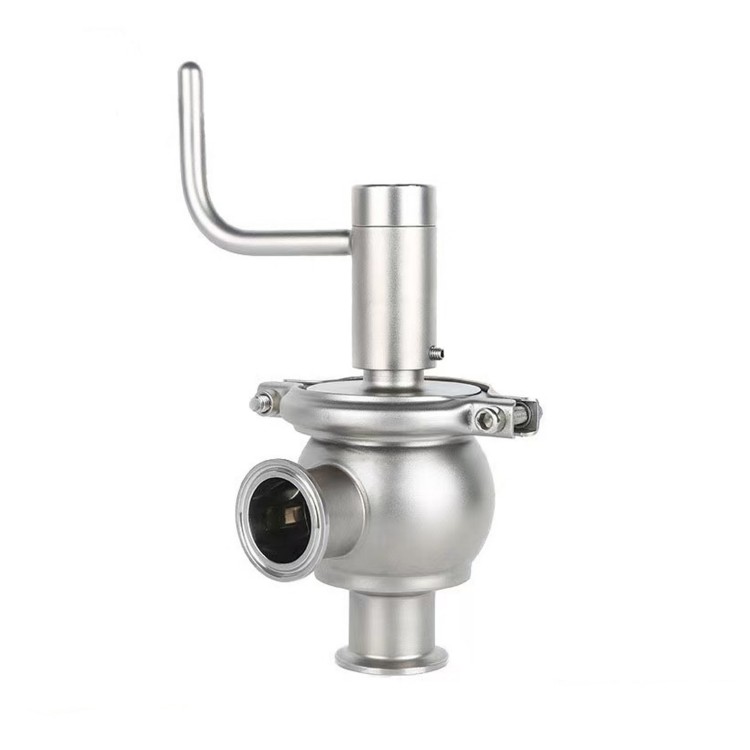

위생 수동 글로브 밸브

위생 수동 글로브 밸브는 높은 수준의 밀봉을 보장하기 위해 PTFE 벨로우즈 또는 금속 벨로우즈가 장착된 공압식 제어 밸브입니다. 제품의 외부 오염을 효과적으로 방지하고 멸균 공정을 보장합니다. 무균 조건이 요구되는 제약, 생명공학, 화장품, 식품 산업에서 널리 사용됩니다.

문의 보내기

제품 설명

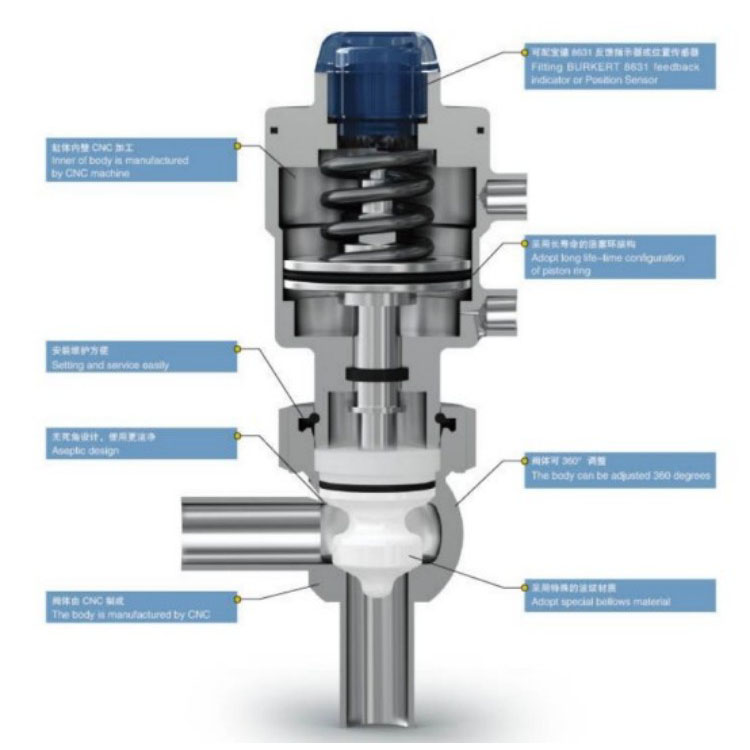

위생 수동 글로브 밸브는 PTFE 또는 금속 주름 벨로우즈가 장착된 접이식 스풀을 구동하도록 특별히 설계된 액추에이터 덕분에 멸균 조건에서 열리고 닫힙니다. 이 고급 밀봉 구조는 완벽한 무균 무결성을 유지하면서 정확한 움직임을 가능하게 합니다. 고성능 소재로 제작된 이 밸브는 반복적인 SIP(제자리 멸균) 주기 후에도 탁월한 밀봉 성능을 유지합니다.
벨로우즈의 매끄러운 표면은 철저한 살균 및 세척을 보장하며, 고유한 씰 디자인은 밸브 내부의 잠재적인 데드 스페이스를 제거하여 공정 전반에 걸쳐 오염 위험을 줄이고 위생적인 작동을 보장합니다.

매개변수

재료	제품 부품에 문의	316L(1.4404)
	비접촉 제품 부품	304(1.4301)
	모든 재료는 3.1B의 인증서를 제공할 수 있습니다.
씰 재료	기준	PTFE 벨로우즈
	옵션	316L/PTFE 벨로우즈
	모든 밀봉재는 FDA 177.1550을 준수합니다.
온도	작동 온도를 실행	-20~+135°C(PTFE)
	살균온도	150°C(최대 60분)
압력	작동 압력	0~5바
	공기압 조절	5~8바
표면 처리	내부 표면	Ra≤0.6μm
	외부 표면	Ra≤1.6μm
연결	연결 표준	용접 끝: DIN 11866 시리즈 1
		용접 끝: DIN 11866 시리즈 3
	연결 방법: 용접, 스레드, 클램프, 플랜지
옵션	지능형 컨트롤러	24V DC
		전자기 밸브 1개
	위치 센서	24V DC
		1/2 NPN/PNP 위치 센서

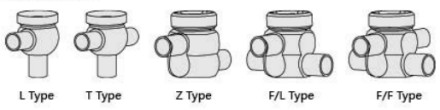

체형
글로브 시리즈:

탱크 바닥 시리즈:

시리즈 변경:

WJ4 벨로우즈 밸브:

크기	DIN 11866-1
크기	DN10	DN15	DN20	DN25	DN32	DN40	DN50
H	92	121.5	142.6	145.6	182.3	185.2	223
H1			213.1	216.1	252.8	255.7	295.5
K	35	50	60	60	80	80	95
B	43	57	68	68	86	B6	102
OD	13*1.5	19*1.5	23*1.5	29*1.5	35*1.5	41*1.5	53*1.5

크기	DIN 11864-3
크기	1/2"	3/4"	1"	11/2"	2"
H	92	121.2	143.8	183.7	221.9
H1			214.3	254.2	294.4
K	35	50	60	B0	95
B	43	57	68	86	102
OD	12.7*1.65	19.05*1.65	25.4*1.65	38.1*1.65	50.8*1.65

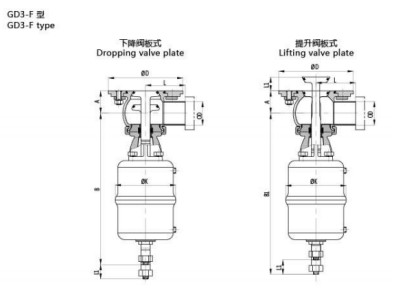

WJ5 벨로우즈 탱크 바닥 밸브

크기	DIN 11866-1
크기	DN10	DN15	DN20	DN25	DN32	DN40	DN50
H	92	121.5	142.6	145.6	182.3	185.2	223
H1			38.9	39.5	50	50.1	61.6
H2	19	23	29.7	28.5	41.4	40	52
L	35	50	60	60	80	B0	95
K	43	57	68	68	86	86	102
K	6	6	6	6	8	8	10
B	38	48	65	65	88	8B	120
지하 1층	·		110	110	140	140	160
OD	13*1.5	19*1.5	23*1.5	291.5	35*1.5	41*1.5	53*1.5

E	DIN 11864-3
E	1/2"	3/4"	1"	11/2"	2"
H	92	121.2	143.B	183.7	221.9
H1			37.7	48.6	60.5
H2	19	23	28.5	40	52
L	35	50	60	80	95
K	43	57	68	86	102
K	6	6	6	8	10
B	38	48	65	88	120
지하 1층			110	140	160
OD	12.71.65	19.05*1.65	25.4*1.65	38.1*1.65	50.8*1.65
