위생 전환 밸브

이 위생 전환 밸브는 동일한 밸브를 통해 흐르는 두 개의 서로 다른 매체를 안전하게 분리하여 교차 오염을 방지하도록 설계되었습니다. 공압 제어 기능을 갖춘 입증된 단일 시트 플랫폼을 갖추고 있어 유제품, 음료 및 제약 응용 분야에서 안정적인 성능을 제공합니다. 컴팩트하고 세척이 용이하며(CIP/SIP 호환) 위생적인 유체 처리 라인에 이상적입니다.

문의 보내기

제품 설명

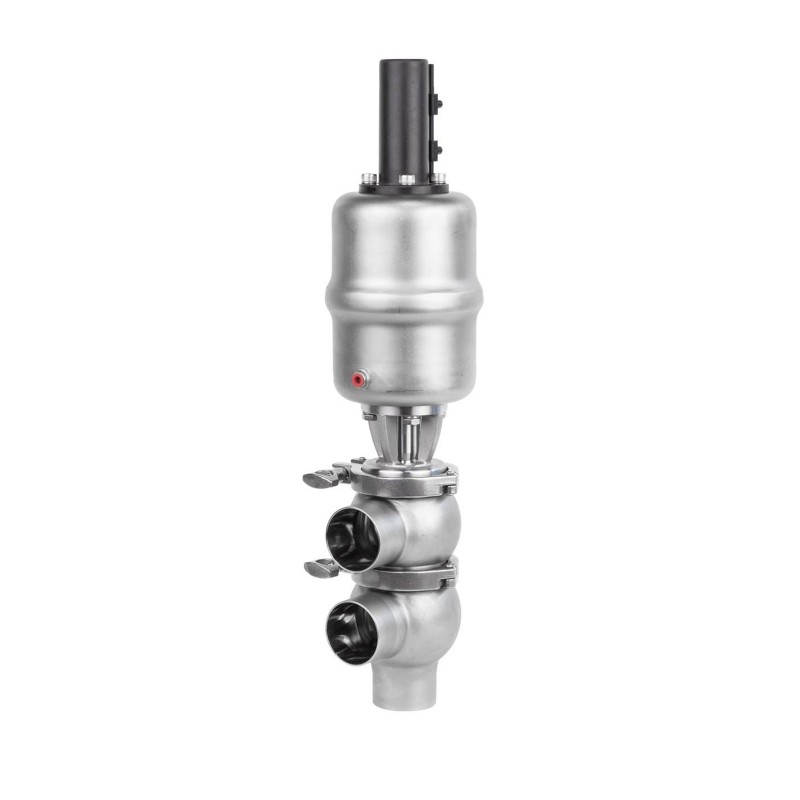

위생 전환 밸브는 단일 밸브 본체를 통해 두 가지 다른 제품 흐름을 안전하게 분리해야 하는 응용 분야를 위해 설계된 위생적인 공압 작동식 시트 밸브입니다. 입증된 단일 시트 밸브 플랫폼을 기반으로 하는 이 고급 설계는 교차 오염 제로, 정밀한 제어 및 손쉬운 밸브 작동 모니터링을 보장하므로 까다로운 위생 산업의 유체 처리 시스템에 이상적인 솔루션입니다.

유연하고 위생적인 구조로 인해 제품 순도, CIP/SIP 호환성 및 공정 안전이 중요한 유제품, 음료 및 제약 분야에 사용하기에 특히 적합합니다. 밸브는 서로 다른 매체가 동일한 장치를 통과할 때에도 유체 혼합을 효율적으로 방지하여 최적화된 제품 전환과 안전한 라인 청소를 지원합니다.

주요 이점:

교차 오염 방지를 위한 위생적인 혼합 방지 설계
안정적이고 자동화된 공정 제어를 위한 공압 작동
성숙하고 견고한 단일 시트 밸브 플랫폼 기반
유제품 가공, 음료 제조 및 의약품 등급 응용 분야에 이상적입니다.
CIP(Clean-In-Place) 및 SIP(Sterilize-In-Place) 호환성을 위해 설계됨
이 밸브는 위생 유체 처리 시스템의 필수 구성 요소로, 매체 분리가 중요한 공정에서 성능과 안전성을 모두 제공합니다.

매개변수

기술 데이터
재료	제품 부품에 문의	316L(1.4404)
	비접촉 제품 부품	304(1.4301)
	EN 102043.1B 인증서 제공
씰 재질	기준	EPDM
	옵션	NBR, FPM, 실리콘
	모든 씰 재질은 FDA 177.2600을 준수합니다.
온도	작동 온도를 실행	-20~+135°C(EPDM)
	살균온도	150°C (최대 20분)
압력	작동 압력	0~5bar(표준)
	고압 요구 사항 수용
	공기압 조절	5~8바
표면 처리	내부 표면	Ra≤0.8μm
	외부 표면	그릿 블라스팅
연결	연결 표준	용접 끝: DIN 11850 시리즈 2
		용접 끝: INCH 파이프 표준
	연결 방법: 용접, 스레드, 클램프, 플랜지

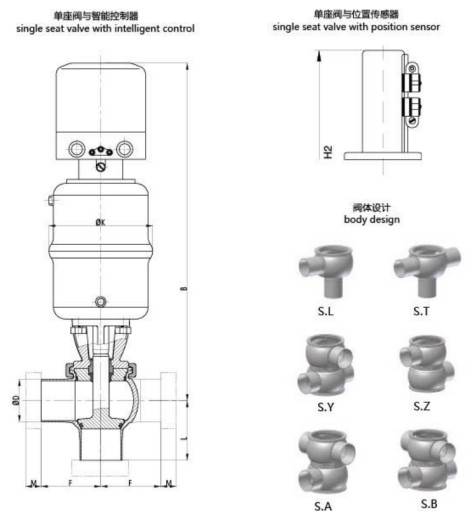

옵션	지능형 컨트롤러	24V DC
		1/2 전자기 밸브
	위치 센서	24V DC
		2 NPN/PNP 위치 센서

지구본 시리즈:

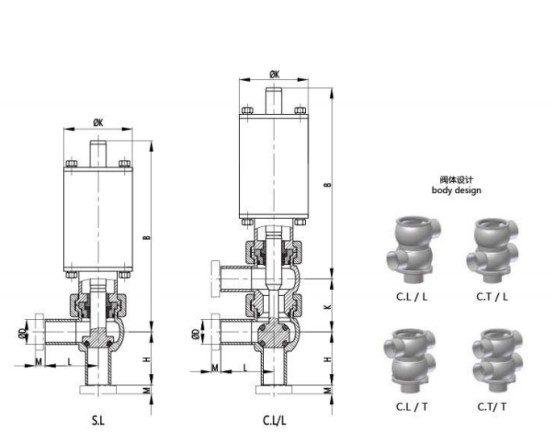

치수(mm)
DN	B	H	K	F	D	MDIN 클램프)
DN25	295	50.5	90	55	29×1.5	21.5
DN40	301	63	90	65	41×1.5	21.5
DN50	326	76	130	75	53×1.5	21.5
DN65	414	93	195	90	70×2.0	28
DN80	418	109	195	110	85*2.0	28
DN100	432	127	195	120	104*2.0	28
인치	M(3A 클램프)
1.0"	295	50.5	90	55	25.4×1.65	12.7
1.5“	301	63	90	65	38.1×1.65	12.7
2.0"	325	76	130	75	50.8*1.65	12.7
2.5"	335	88	130	85	63.5×1.65	12.7
3.0"	417.5	101	195	95	76.2*1.65	12.7
4.0"	432	127	195	120	101.6*2.11	15.8

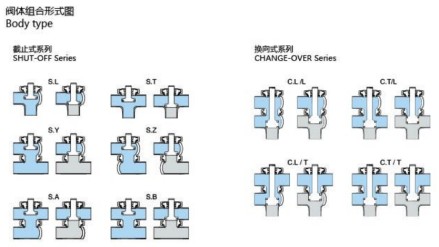

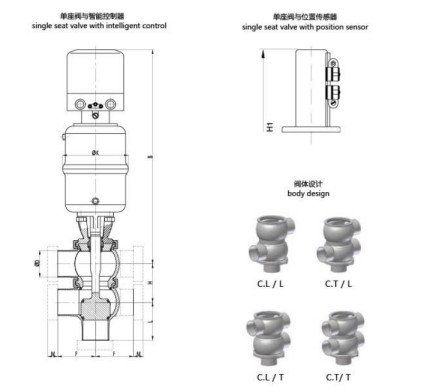

전환 시리즈：

치수(mm)
DN	B	H	K	F	D	M(DIN 습기)
DN25	295	50.5	90	55	29×1.5	21.5
DN40	301	63	90	65	41×1.5	21.5
DN50	326	76	130	75	53×1.5	21.5
DN65	414	93	195	90	70×2.0	28
DN80	418	109	195	110	85*2.0	28
DN100	432	127	195	120	104*2.0	28
인치	M(3A 클램프)
1.0'	295	50.5	90	55	25.4×1.65	12.7
1.5'	301	63	90	65	38.1×1.65	12.7
2.0'	325	76	130	75	50.8*1.65	12.7
2.5'	335	88	130	85	63.5×1.65	12.7
3.0'	417.5	101	195	95	76.2*1.65	12.7
4.0'	432	127	195	120	101.6*2.11	15.8

미니 싱글 밸브

치수(mm)
DN	B	H	K	L	D	MDIN 클램프)
DN10	144.5	40	52	40	13×1.5	12.7
DNi5	144.5	40	52	40	19×1.5	12.7
인치	B	H	K	L	OD	M3A 캠프)
1월 2일	144.5	40	52	40	12.7×1.65	12.7
3/4'	144.5	40	52	40	19.05×1.65	12.7
