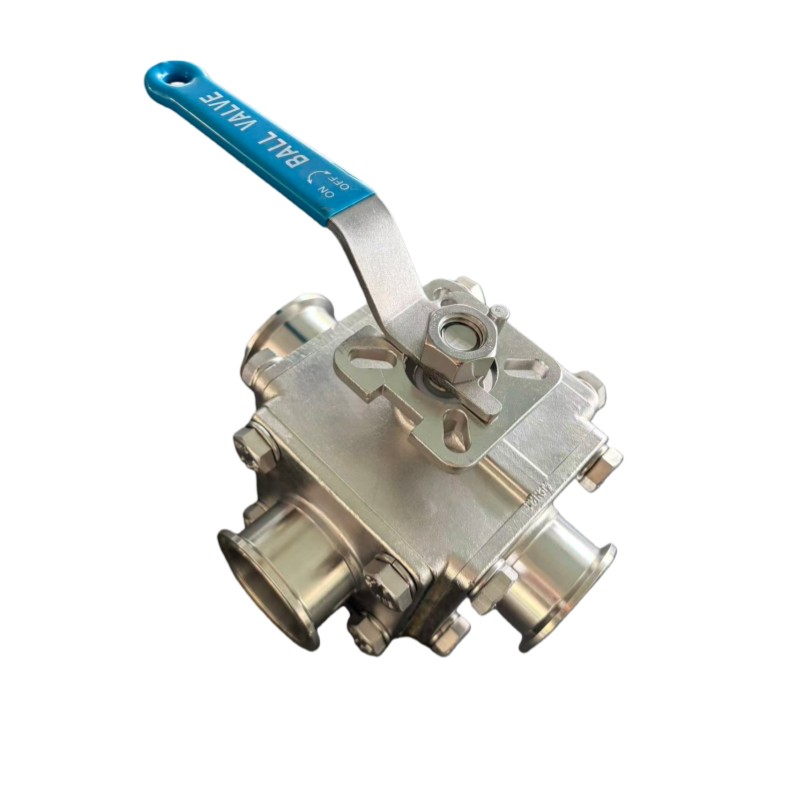

위생 광장 3 방향 볼 밸브

이 유형의 위생 사각 3방향 볼 밸브는 위생 이송을 제어하는 데 사용되는 일종의 위생 밸브입니다. 식품, 음료 가공에 널리 사용됩니다. 제약 및 화학 산업 분야.

문의 보내기

제품 설명

멸균 온도: 150°C(최대 20분)
내부 표면 처리: Ra ≥ 0.4-0.8 μm
표면 처리 Ra > 0.4-1.6 μm
직경 용접: 용접 연결: DIN11850-2 & 11850-1/SMS/3A/ISO 등
연결 모드: 용접, 클램프, 암수, 플랜지 등
자료: 스테인리스 304, 316L
물개: PTFE, PPL

위생 광장 3방향 볼 밸브 매개변수

매뉴얼이 포함된 클램프 유형

크기	DN	L	포트	d	D	E	H	S	ISO5211
1/2”	DN15	148	16	12.7	25.2	73.7	89	186.5		F04
3/4”	DN20	155	20	19.05	25.2	77.9	98	218		F05
1”	DN25	168	25	25.4	50.5	84.4	102	218		F05
1 1/4”	DN32	198	32	31.8	50.5	98.95	118.5	135	F05	F07
1 1/2”	DN40	220	38	38.1	50.5	110.7	127	135	F05	F07
2”	DN50	245	50	50.8	64	122.3	139	250	F07	F10
2 1/2”	DN65	270	65	63.5	77.5	135	165.7	252	F07	F10
3	DN80	290	80	76.2	91	146.1	170	252	F07	F10
4	DN100	330	100	101.6	119	164	193	600	F07	F10
