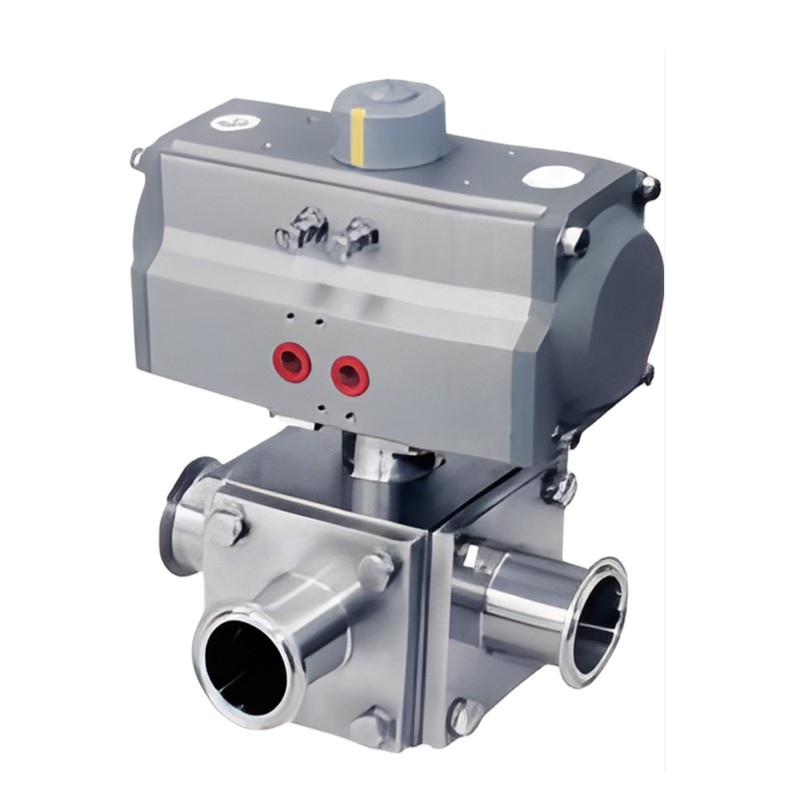

위생 공압 사각 3방향 볼 밸브

위생 공압 사각 3방향 볼 밸브의 위생 설계는 식품 가공 분야에서 널리 사용됩니다. 음료, 과일 주스, 와인, 생물약제 및 다양한 유연성 신체 조합(예: L-Portor 또는 T-Port)은 현장에서 교체 가능하며 출구는 어떤 조합으로든 변경 가능하여 데드 앵글(Dead Angle), 유지 없음을 보장할 수 있습니다.

문의 보내기

제품 설명

크기: 1"-- 4", DN25–DN100
재질: 316L/1.4404
개스킷: PTFE/TFM(FDA 177.1550)
온도: -20°C ~ 150°C(표준), -30°C ~ 200°C(옵션)
압력: 10~30bar(씰 재질 및 온도에 따라 다름)
작동 모드: 수동, 공압, 전기
표면 마무리: 내부 표면 Ra 0.6 um, 외부 표면 샌드블라스트.
인증서: PED/97/23/EC, 3A, FDA
제어: 프로세스 컨트롤러 밸브 위치 지정(컨트롤러 디렉토리 참조) C-Top 제어 장치. AS-1 Device Net 버스 통신 단자 연결(옵션), 위치 센서 PNP/NPN(옵션)

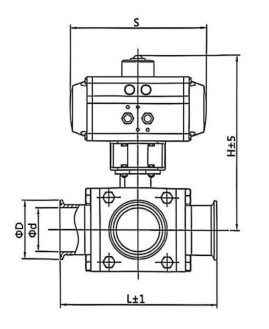

위생 공압 사각 3방향 볼 밸브 매개변수

공압식 클램프 유형

크기	DN	L	d	D	H	S
1/2”	DN15	148	12.7	25.2	120	AT52
3/4”	DN20	155	19.05	25.2	134	AT52
1”	DN25	168	25.4	50.5	155	AT52
1 1/4”	DN32	198	31.8	50.5	160	AT52
1 1/2”	DN40	220	38.1	50.5	180	AT52
2”	DN50	245	50.8	64	201	AT63
2 1/2”	DN65	270	63.5	77.5	211	AT75
3	DN80	290	76.2	91	249	AT83
4	DN100	330	101.6	119	309	AT83
