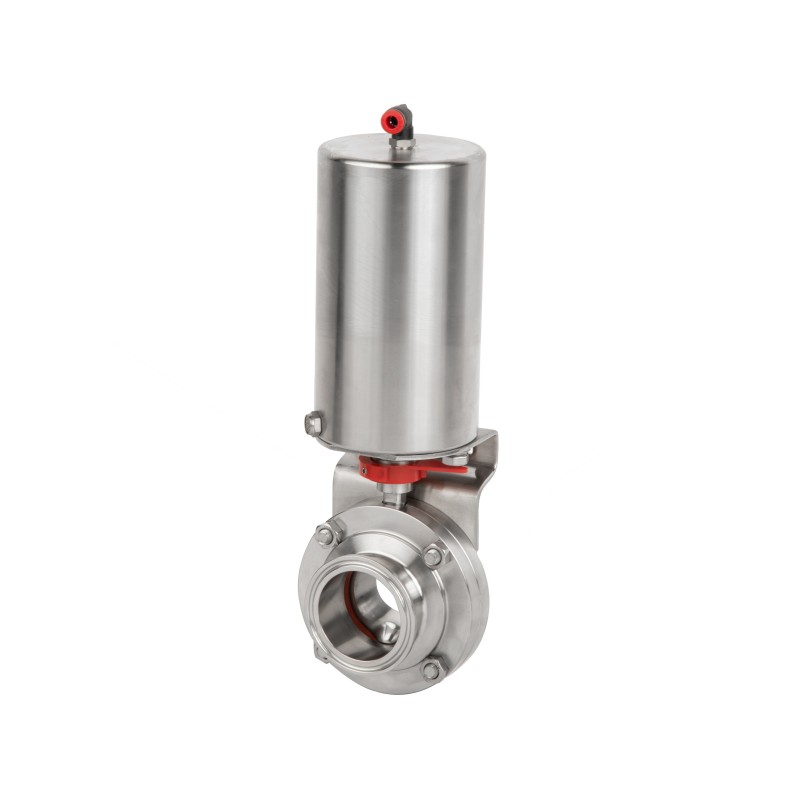

위생 공압 버터플라이 밸브

BV6 시리즈 위생 공압식 버터플라이 밸브 작동 옵션 및 액추에이터 설계 - 수동 및 자동 제어

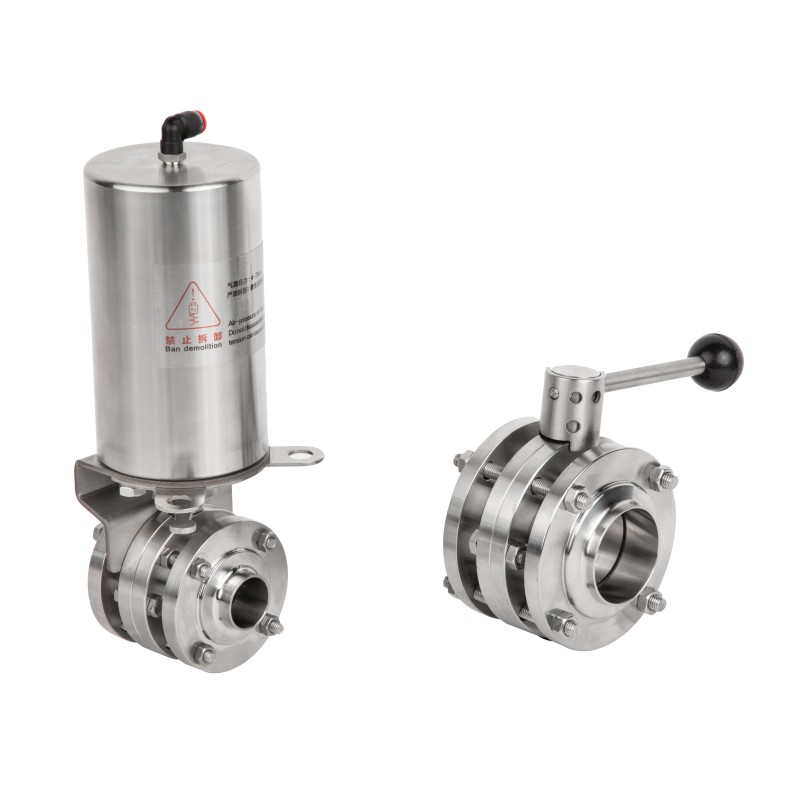

버터플라이 밸브는 공압 액추에이터를 통해 원격으로 작동하거나 핸들을 통해 수동으로 작동할 수 있어 광범위한 공정 제어 응용 분야에 유연한 솔루션을 제공합니다.
공압식 액추에이터는 세 가지 표준 구성으로 제공됩니다.
평상시 닫힘(NC)
상시 열림(NO)
복동식(Air-to-Open / Air-to-Close, A/A)
액추에이터 설계는 피스톤의 축방향 움직임이 밸브 샤프트의 정확한 90° 회전으로 변환되도록 보장합니다. 이 메커니즘은 밸브 디스크가 씰 링과 접촉할 때 토크를 크게 증가시켜 안전한 차단을 보장합니다. 이렇게 강화된 토크는 특히 수요가 많은 위생 공정 시스템에서 탁월한 밀봉 성능을 제공합니다.
수동 작동의 경우 잠금 핸들을 사용하면 밸브를 완전 개방, 완전 폐쇄, 반 개방 또는 기타 중간 위치를 포함한 다양한 위치에 기계적으로 고정할 수 있습니다. 이 기능은 정확한 유량 조절을 가능하게 하며 조정 가능한 유체 제어가 필요한 응용 분야에 이상적입니다.

매개변수

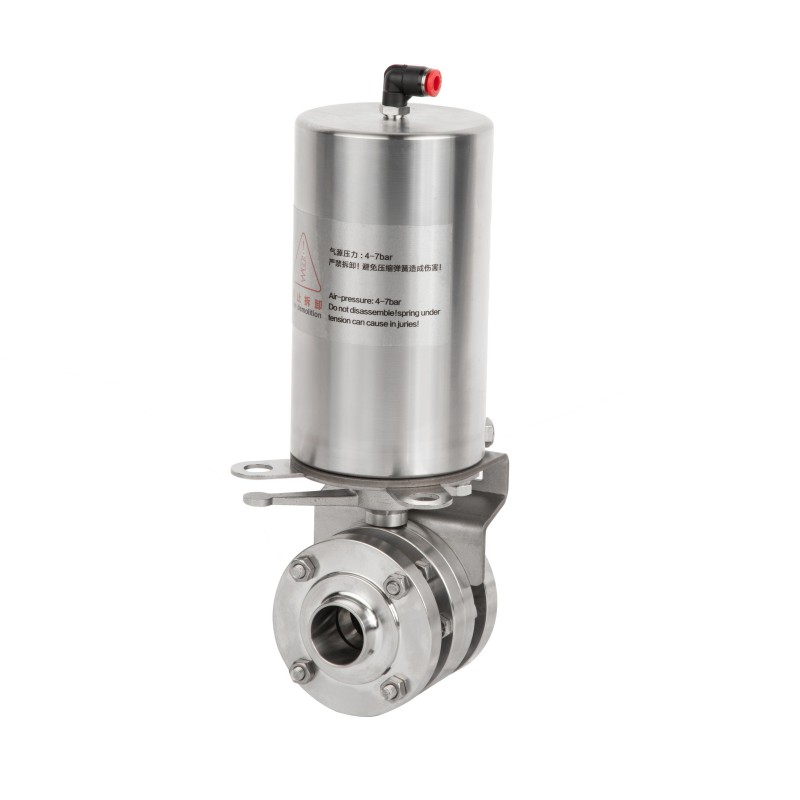

공압식 액츄에이터 사양
제어 공기 압력: 5~8bar
작동 온도 범위: -25°C ~ +90°C
공기 소비량: 0.26 × P(bar)
최대 출력 토크:
공기/스프링: 35 N·m(5 bar에서)
공기/공기: 65 N·m (5 bar에서)
액추에이터는 세 가지 표준 구성으로 제공됩니다.
평상시 닫힘(NC)
상시 열림(NO)
공대공(A/A)
압축 공기 품질 요구사항:
최대 입자 크기: 0.01mm
최대 오일 함량: 0.08ppm
이슬점 : 주변 온도보다 10°C 이하
최대 수분 함량: 7.5g/kg

공압식 클램프 유형

공압식 DIN 표준 클램프 유형

공압식 SMS/3A/ISO 표준 클램프 유형

공압식 용접 방식

공압식 DIN 표준 용접 유형

공압식 SMS/3A/ISO 표준 용접 방식

공압식 나사형

공압식 DIN 표준 나사형

공압식 SMS 표준 나사형

공압식 3A 표준 나사형

공압식 3피스 타입

공압식 DIN 표준 3피스 타입

공압식 SMS/3A/ISO 표준 3피스 타입
