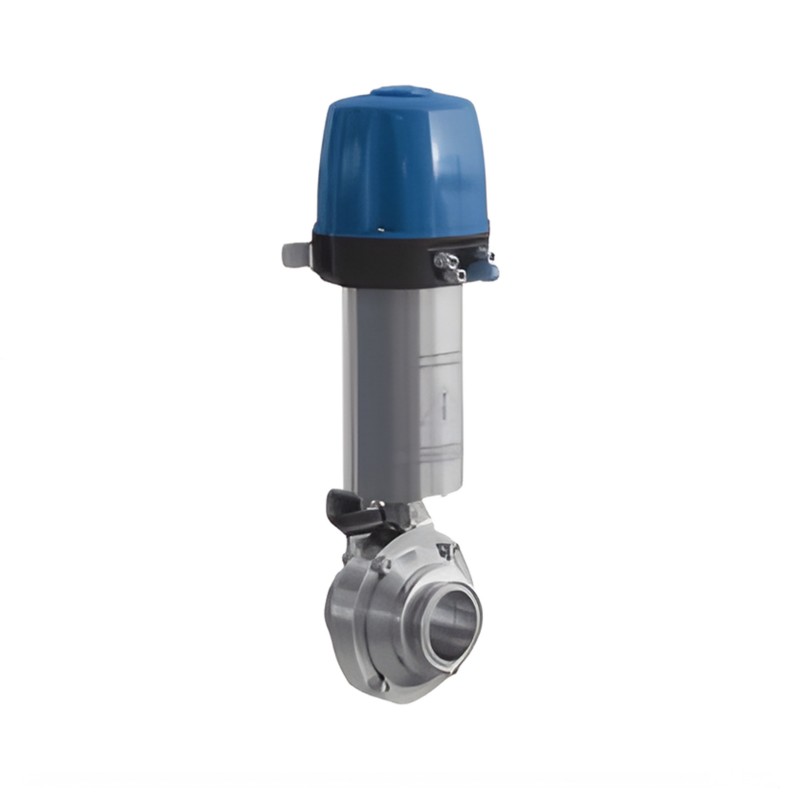

위생 공압 버터플라이형 볼 밸브

위생 공압식 버터플라이형 볼 밸브는 점성 또는 곡물 매체를 처리하는 데 가장 적합한 선택이므로 로딩 속도가 빠르고 밸브 청소가 용이합니다. 주로 식품, 음료, 의약품, 화학제품에 사용됩니다.

문의 보내기

제품 설명

EVN 10204 3.18 인증서 제공
모든 씰 재료는 FDA 177.2600을 충족합니다.
작동 온도: -20~+135℃(EPDM/PTFE)
멸균 온도: 150°C(최대 20분)
작동 압력: 1.0MPa(10bar)
매체: 물, 음료, 우유, 약국 등
연결 3A/DIN/SMS/ISO(용접, 클램프, 스레드, 플랜지)

위생 공압 버터플라이형 볼 밸브 매개변수

공압식 나사형

기술 매개변수
재료	제품 부품에 문의	304L/316L (1.4307/1.4404) 단조
	비접촉 제품 부품	304(1.4301)
	EN 10204 3.1B 인증서 제공
씰 재질	기준	PTFE/EPDM
	옵션	FPM/PTFE, HNBR/PTFE, 실리콘/PTFE
	모든 씰 재료는 FDA 177.2600을 충족합니다.
온도	작동 온도를 실행	-20~+135°C(EPDM/PTFE)
	살균온도	150°C(최대 20분)
압력	작동 압력	10바
표면 처리	내부 표면	Ra <= 0.8μm
	외부 표면	1.6μm
연결	연결 표준	용접 끝부분: DIN 11850 시리즈 2
		용접 끝: INCH 파이프 표준
	연결 방법: 용접, 스레드, 클램프, 플랜지

크기	d	D	L1	L	H1	H2	W	W1	B
DN25	26	90	40	80	230	160	120.5	AT52	Rd52*1/6”
DN40	38	100	50	100	235	180	120.5	AT52	Rd65*1/6”
DN50	50	116	52.5	105	270	195	156.3	AT63	Rd78*1/6”
DN65	66	142	62.5	125	---	220	156.3	AT75	Rd95*1/6”
DN80	81	172	70	140	---	260	220	AT83	Rd110*1/6”
DN100	100	200	85	170	---	300	220	AT83	Rd130*1/6”
