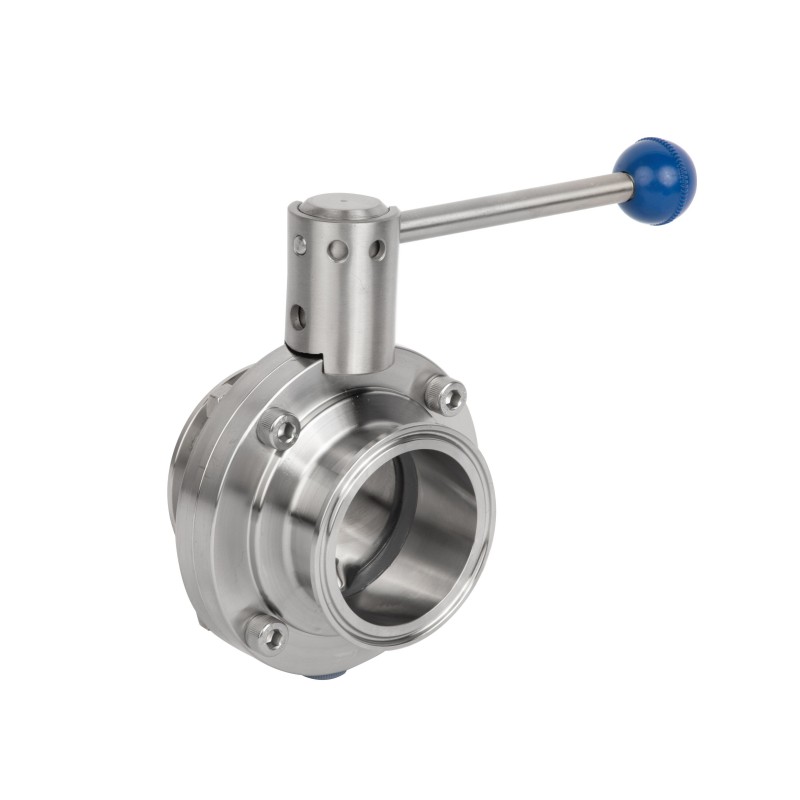

위생 수동 버터플라이 밸브

위생 수동 버터플라이 밸브는 식품, 음료, 유제품 및 제약 산업에서 널리 사용되는 컴팩트하고 위생적인 유량 제어 장치입니다. 밸브 본체 내에서 회전하는 디스크가 있어 흐름을 빠르게 차단하거나 조절할 수 있습니다. 수동 또는 자동 작동 옵션을 통해 탁월한 밀봉 성능, 손쉬운 청소(CIP/SIP 호환) 및 낮은 압력 강하를 제공합니다. 안정적이고 위생적이며 효율적인 유체 제어가 필요한 응용 분야에 이상적입니다.

문의 보내기

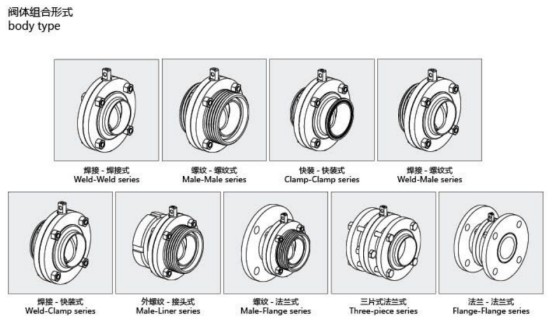

제품 설명

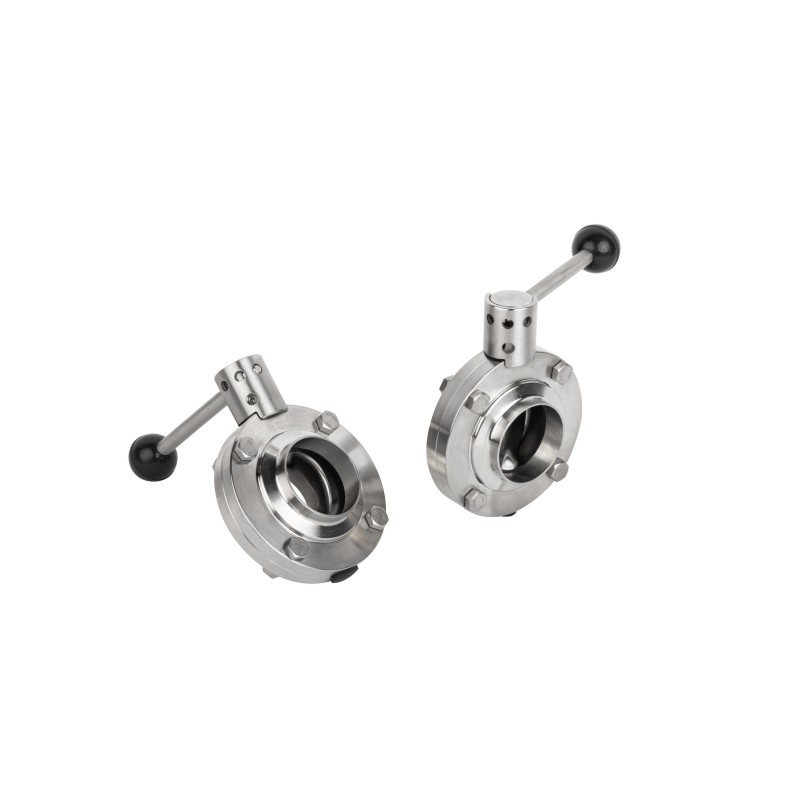

위생 버터플라이 밸브 - 위생적인 유량 제어 솔루션

위생 수동 버터플라이 밸브는 밸브 본체 내에서 자체 축을 중심으로 회전하여 흐름을 열고 닫거나 조절하는 디스크 모양의 폐쇄 요소(나비판)가 있는 흐름 제어 장치입니다. 위생 응용 분야용으로 설계된 이 밸브는 CIP(Clean-In-Place) 및 멸균 환경이 필수적인 유제품, 음료, 제약 및 식품 가공과 같은 산업에서 널리 사용됩니다.
일반적으로 밸브는 90° 미만의 회전 각도로 작동하므로 빠르고 효율적인 작동이 가능합니다. 웜 기어 감속기를 설치하면 디스크의 자동 잠금 및 정확한 위치 지정이 가능해 저압에서도 제어 및 밀봉 신뢰성이 향상됩니다.

위생적인 버터플라이 밸브의 주요 장점은 다음과 같습니다.

빠르고 간편한 작동
낮은 유체 저항 및 압력 강하
심플하고 컴팩트하며 가벼운 디자인
저압에서 탁월한 밀봉 성능
빈번한 작동 및 슬러리 이송에 이상적
자동화를 위한 수동 핸들 또는 액추에이터 옵션
더 높은 압력과 온도 저항이 필요한 산업 응용 분야에서 위생 수동 버터플라이 밸브는 탄소강 본체와 금속 밀봉 디스크로 만들어져 기존 고무 씰을 대체합니다. 이러한 고성능 버터플라이 밸브는 일반적으로 연도 가스 시스템, 연기 덕트 및 가스 파이프라인에 사용됩니다.

매개변수

기술 데이터
재료	제품 부품에 문의	304L/316L(1.4307/1.4404) 단조
	비접촉 제품 부품	304(1.4301)
	EN 10204 3.1B 인증서 제공
씰 재질	기준	EPDM
	옵션	FPM, 실리콘, NBR
	모든 씰 재질은 FDA 177.2600을 준수합니다.
온도	작동 온도	-20~+135°C(EPDM)
	살균온도	150°C(최대 20분)
압력	작동 압력	0~10바
	공기압 조절	5~8바
표면 처리	내부 표면	R≤0.8μm
	외부 표면	R≤1.6μm
연결	연결 표준	용접 끝: DIN11850 시리즈 0.2
		용접 끝: INCH 파이프 표준
	연결 방법: 용접. 스레드, 클램프, 플랜지
옵션	지능형 컨트롤러	24V DC
		1/2 전자기 밸브
	위치 센서	24V DC

		2 NPN/PNP 위치 센서

매뉴얼이 포함된 클램프 유형

DIN 표준 클램프 타입 매뉴얼 포함

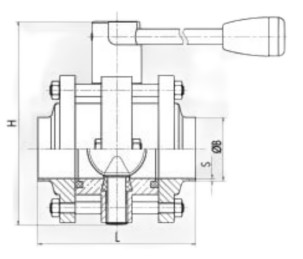

크기	A	B	L	H
DN20	20	34	66	113.5
DN25	26	50.5	66	113.5
DN32	32	50.5	66	125.5
DN40	38	50.5	68	132.5
DN50	50	64	70	145
DN65	66	91	72	163
DN80	81	106	92	190
DN100	100	119	98	210
DN125	125	155	106	239
DN150	150	183	120	288

SMS/3A/ISO 표준 클램프 타입 매뉴얼 포함

크기	A	B	L	H
1”	22.1	50.5	66	113.5
1.5”	34.8	50.5	68	132.5
2”	47.5	64	70	145
2.5”	60.2	77.5	72	163
3”	72.9	91	80	190
4”	97.38	119	94	210

매뉴얼을 이용한 용접방식

DIN 표준 용접 방식(설명서 포함)

크기	A		S	L	H
크기	시리즈1	시리즈2	S	L	H
DN20	22	23	1.5	44	113.5
DN25	28	29	1.5	44	113.5
DN32	34	35	1.5	48	125.5
DN40	40	41	1.5	48	132.5
DN50	52	53	1.5	48	145
DN65	70		2	50	163
DN80	85		2	56	190
DN100	104		2	60	210
DN125	129		2	70	239
DN150	154		2	80	288

매뉴얼이 있는 SMS/3A/ISO 표준 용접 유형

크기	A	S	L	H
1”	25.4	1.25	44	113.5
1.5”	38.1	1.25	48	132.5
2”	50.8	1.25	48	145
2.5”	63.5	1.5	50	163
3”	76.2	1.6	56	190
4”	101.6	2	60	210

설명서가 있는 나사형

DIN 표준 나사형(설명서 포함)

크기	A	B	L	H
DN20	20	RD44*1/6"	66	113.5
DN25	26	RD52*1/6"	66	113.5
DN32	32	RD58*1/6"	66	125.5
DN40	38	RD65*1/6"	68	132.5
DN50	50	RD78*1/6"	70	145
DN65	66	RD95*1/6"	72	163
DN80	81	RD110*1/4”	92	190
DN100	100	RD130*1/4"	98	210
DN125	125	RD160*1/4”	106	239
DN150	150	RD190*1/4"	120	288

수동이 포함된 SMS 표준 나사형

크기	A	B	L	H
SMS25	22.5	RD40*1/6"	66	113.5
SMS38	35.5	RD60*1/6"	68	132.5
SMS51	48.5	RD70*1/6"	70	145
SMS63.5	60.5	RD85*1/6"	72	163
SMS76	72.9	RD98*1/6"	80	190
SMS101.6	97.6	RD125*1/6"	94	210

3A 표준 나사형(설명서 포함)

크기	A	B	L	H
1”	22.1	37.13*8TPIACME	66	113.5
1.5”	34.8	50.65*8TPIACME	68	132.5
2”	47.5	64.16*8TPIACME	70	145
2.5”	60.2	77.67*8TPIACME	80	163
3”	72.9	91.19*8TPIACME	80	190
4”	97.6	119.25*6TPIACME	96	210

RJT 표준 나사형(수동식 포함)

크기	A	B	L	H
1”	22.1	45.72*8TPIACME	66	113.5
1.5”	34.8	58.42*8TPIACME	68	132.5
2”	47.5	72.72*8TPIACME	70	145
2.5”	60.2	85.42*8TPIACME	80	163
3”	72.9	98.12*8TPIACME	80	190
4”	97.6	123.52*6TPIACME	96	210

IDF 표준 나사형(수동식 포함)

크기	A	B	L	H
1”	22.1	37.13*8TPIACME	66	113.5
1.5”	34.8	50.65*8TPIACME	68	132.5
2”	47.5	64.16*8TPIACME	70	145
2.5”	60.2	77.67*8TPIACME	80	163
3”	72.9	91.19*8TPIACME	80	190
4”	97.6	125.9*6TPIACME	96	210

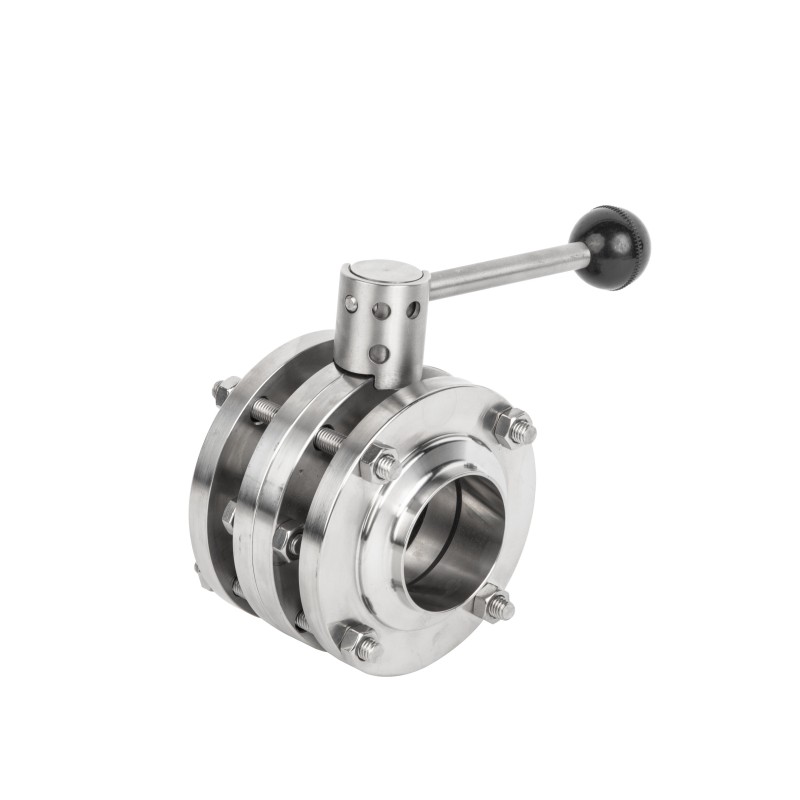

설명서 포함 3피스 타입

DIN 규격 3피스 타입 매뉴얼 포함

크기	S	B	L	H
DN25	1.5	29	100	113.5
DN32	1.5	35	100	125.5
DN40	1.5	41	100	132.5
DN50	1.5	53	110	145
DN65	2	70	114	163
DN80	2	85	130	190
DN100	2	104	135	210
DN125	2	129	160	239
DN150	2	154	180	288

SMS/3A/ISO 표준 3피스 타입 매뉴얼 포함

크기	S	B	L	H
1”	1.65	25.4	100	113.5
1.5”	1.65	38.1	100	132.5
2”	1.65	50.8	110	145
2.5”	1.65	63.5	114	163
3”	1.65	76.2	130	190
4”	2.11	101.6	135	210

삼방향 버터플라이 밸브

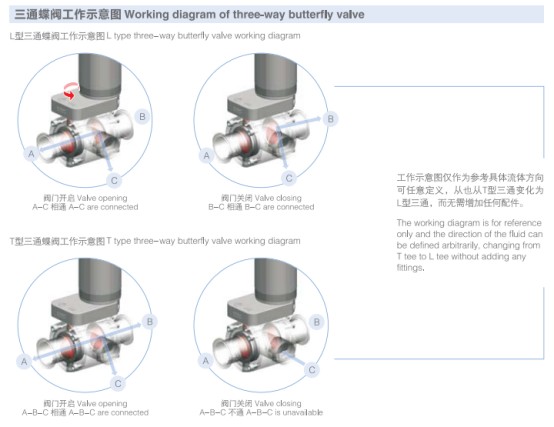

삼방향 버터플라이 밸브 | 고성능 흐름 제어 솔루션
3방향 버터플라이 밸브는 유체 전환 또는 혼합이 필요한 시스템을 위해 설계된 매우 효율적이고 컴팩트한 흐름 제어 솔루션입니다. 기존 밸브와 달리 3개 포트 사이의 흐름 방향을 바꿀 수 있어 제약, 식품 및 음료, 화학 처리와 같은 산업의 복잡한 배관 시스템에 이상적입니다.
고급 스테인레스 스틸(SS316L)을 사용하여 우수한 내식성과 위생적인 작동, 내구성을 자랑하는 밸브입니다. 정밀하게 설계된 디스크와 시트는 온/오프 및 스로틀 기능을 모두 지원하여 단단히 밀봉됩니다. 위생 수동 버터플라이 밸브는 최적화된 자동화 및 공정 제어를 위해 수동 또는 공압식으로 작동할 수 있습니다.
이 3방향 버터플라이 밸브는 안정적인 흐름 제어, 공간 절약형 설치 및 손쉬운 유지 관리가 요구되는 위생 응용 분야에 이상적인 선택입니다.
