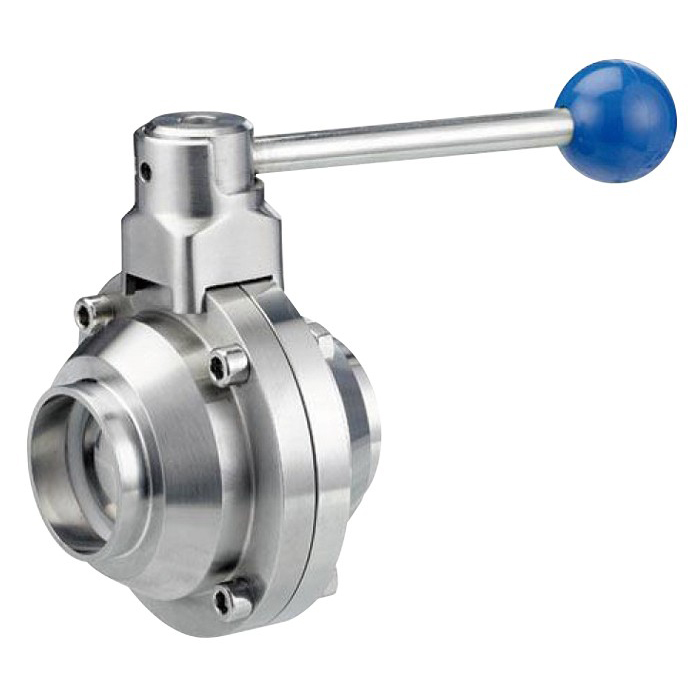

위생용 버터플라이형 볼 밸브

이러한 유형의 위생 버터플라이형 볼 밸브는 자동 또는 수동으로 작동할 수 있습니다. 그 이유는 식품, 음료, 제약 및 화학 산업 배관 시스템에 널리 사용되는 점성 또는 미립자가 있는 매체를 처리하여 시스템의 매체 흐름을 조절하고 제어할 수 있기 때문입니다.

문의 보내기

제품 설명

이러한 위생적인 버터플라이형 볼 밸브는 액츄에이터(전기식 또는 공압식)를 통해 작동할 수 있습니다.
액츄에이터 또는 수동으로 피스톤 액츄에이터(전기식 또는 공압식)의 축 이동을 회전시키고 축 이동 위치를 90도로 밀어 밸브를 열거나 닫을 수 있습니다. 액추에이터에는 세 가지 유형이 있습니다.
다중 위치 핸들은 밸브를 15° 조정하는 데 사용할 수 있습니다. 열거나 닫을 수 있는 좌석이 12개 있습니다. 이런 식으로 밸브가 흐름을 제어할 수 있습니다.
당김 핸들을 사용하여 4가지 다기능 잠금 장치를 열거나 닫을 수 있습니다. 이런 식으로 밸브가 흐름을 제어할 수 있습니다.
철강 부품: SUS304, SUS316L
물개: PTFE, PPL

매개변수

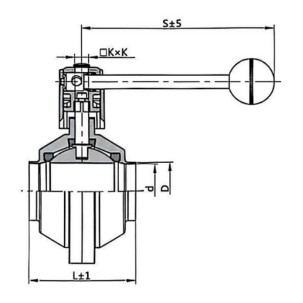

매뉴얼이 포함된 클램프 유형

크기	d	D	L	S
3/4”	16	50.5	80	115
1”	22.1	50.5	80	115
1 1/4”	28	50.5	80	115
1 1/2”	34.9	50.5	100	128
2”	47.5	64	105	128
2 1/2”	59.5	77.5	125	160
3”	72.2	91	134	160
3 1/2”	85	106	140	185
4”	98	119	170	185

매뉴얼을 이용한 용접방식

크기	d	D	L	S
1”	22.1	25.4	80	115
1 1/4”	28	31.8	80	115
1 1/2”	34.9	38.1	100	128
2”	47.5	50.8	105	128
2 1/2”	59.5	63.5	125	160
3”	72.2	76.2	134	160
3 1/2”	85	88.9	140	185
4”	98	101.6	170	185

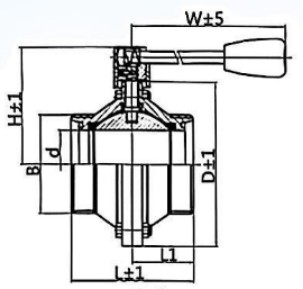

설명서가 있는 나사형

크기	d	D	L1	L	H	W	B
DN25	26	90	40	80	70	120.5	Rd52*1/6”
DN40	38	100	50	100	76	120.5	Rd65*1/6”
DN50	50	116	52.5	105	95	156.3	Rd78*1/6”
DN65	66	142	62.5	125	108	156.3	Rd95*1/6”
DN80	81	172	70	140	125	220	Rd110*1/4”
DN100	100	200	85	170	155	220	Rd130*1/4”
