감압밸브

위생용 감압 밸브는 유제품, 음료, 양조장, 제약 및 식품 가공과 같은 산업의 위생 및 무균 처리 응용 분야를 위해 특별히 설계되었습니다. 3-A 위생 표준 64-00을 엄격하게 준수하도록 설계된 이 밸브는 제품 정체 및 미생물 오염을 방지하는 데드렉(dead-leg), 틈이 없는 내부 설계가 특징입니다. T형 및 L형 구성으로 제공되며 최대 작동 압력은 10bar로 0.5~8bar 범위의 압력 차이를 수용합니다. 밸브 본체는 위생적인 ​​마감(Ra ≤ 0.6μm)으로 연마되었으며 AISI 316L 스테인리스 스틸로 제작되어 내식성과 세척 용이성을 보장합니다. EPDM, FPM 또는 실리콘과 같은 FDA 규격 씰이 장착된 이 밸브는 높은 유량 계수(Kv)와 부드러운 흐름 특성으로 정확하고 안정적인 압력 제어를 제공합니다. 컴팩트한 모듈식 이 제품은 DIN, SMS, ISO 및 3A와 같은 국제 표준을 준수하는 클램프, 용접 및 나사형 피팅을 포함한 다양한 연결 유형을 지원합니다. 이 감압 밸브는 저온살균, 여과, 발효 및 충전 라인을 포함한 공정에서 일관된 하류 압력을 유지하는 데 이상적이며 CIP(Clean-in-Place) 및 SIP(Steam-in-Place) 절차와 호환되어 최적의 위생과 성능을 보장합니다.

기술적 특징

사양: 1/2" ~ 3"(DN10 ~ DN65)
재질: 316L / 1.4404, ASME BPE 316L / 1.4435, NB2 Fe ≤ 0.5%
압력: 최대 10bar(1.0MPa)
온도 범위: -20℃ ~ +150℃(씰 재질에 따라 다름)
씰링 재료: EPDM, FKM, HNBR, PTFE
연결 표준: DIN, SMS, ISO, IDF, RJT, BS4825, ASME BPE, 3A, DIN11864, DIN11853
연결 방법: 스레드, 클램프, 용접, 플랜지
표면 마감:
표준: Ra < 0.6μm
기계적 광택(MP): Ra < 0.3μm
전해연마(EP): Ra < 0.3μm
인증: FDA 177.2600, 3A-64-00, Glass II USP, Glass VI Chapter 88, GB4806.11, EU 규정(EC) No 1935/2004, PED 97/23/EC

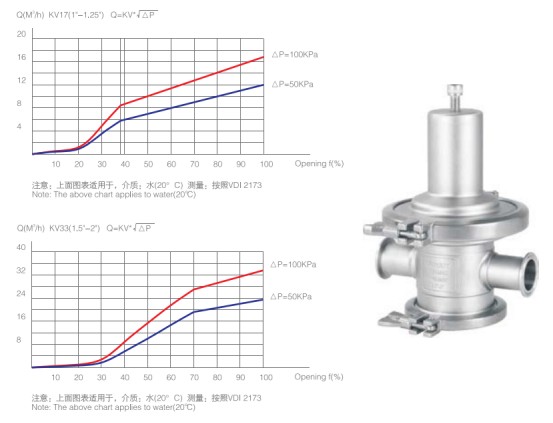

감압밸브 흐름도

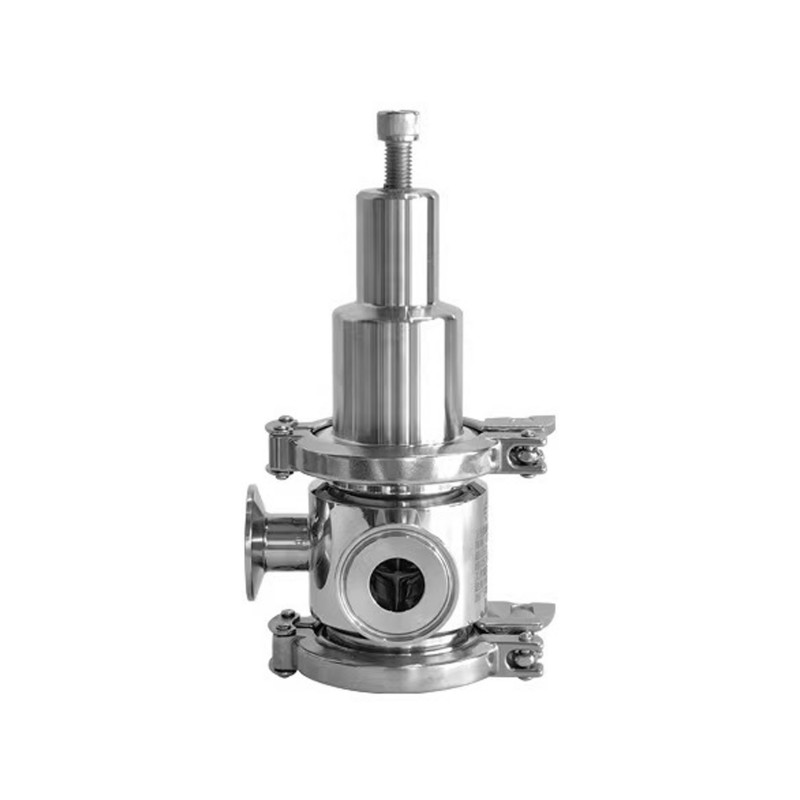

L형 감압밸브

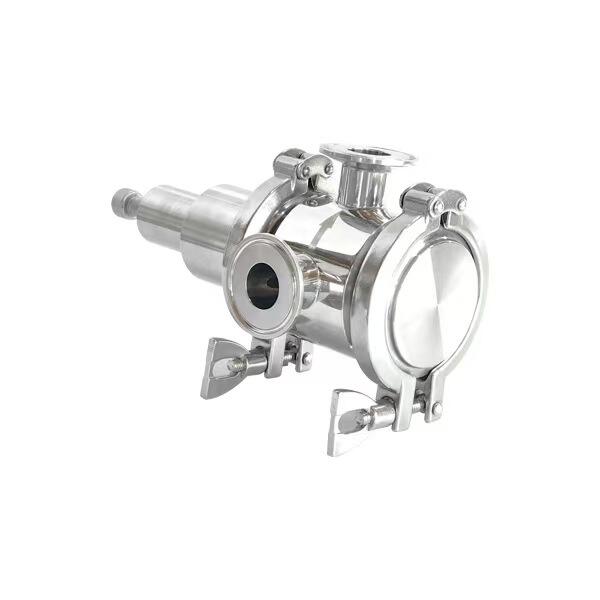

T형 감압밸브
