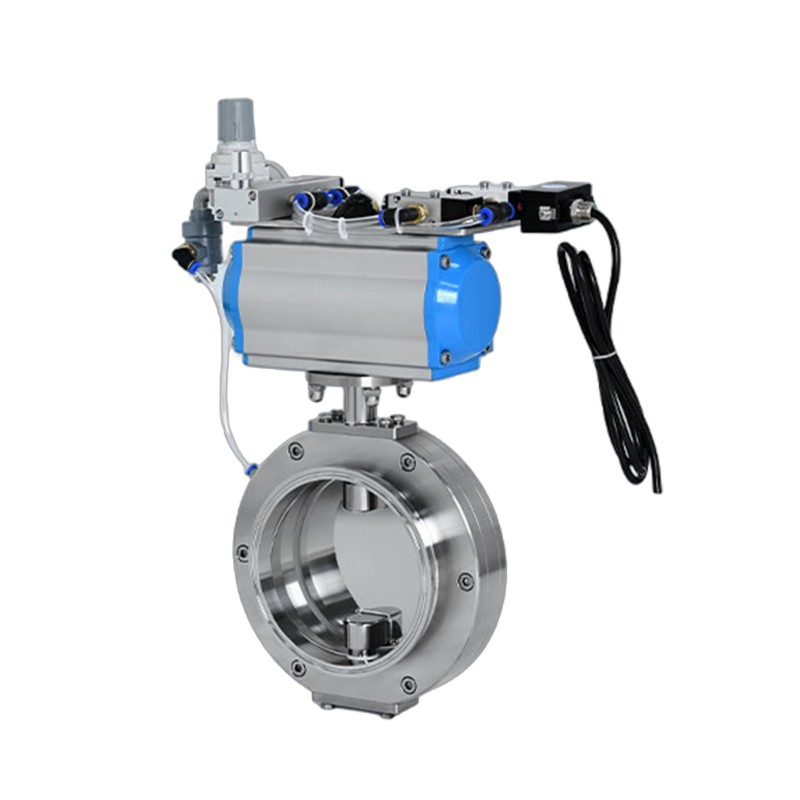

편심 풍선 씰 버터플라이 밸브

이 마찰 없는 밀봉 메커니즘은 식품, 의약품 및 기타 민감한 물질을 취급할 때 엄격한 위생 및 순도 요구 사항을 효과적으로 해결합니다. 또한 씰 마모 및 씰 성능 저하로 인한 오염 가능성과 관련된 우려도 없애줍니다.

편심 팽창식 씰 버터플라이 밸브는 액체, 분말, 과립 및 이와 유사한 물질을 취급하는 데 특히 적합하며 식품 가공, 분유 생산, 생명 공학 및 기타 위생 응용 분야와 같은 산업에서 널리 사용됩니다.

공기 밀봉 버터플라이 밸브라고도 알려진 편심 팽창식 씰 버터플라이 밸브는 위생 및 무균 응용 분야를 위해 설계된 고성능 위생 밸브입니다. 눈에 띄는 특징은 마찰 없는 밀봉 메커니즘입니다. 밸브가 닫히면 압축 공기가 밸브 시트를 팽창시켜 밸브 디스크를 단단히 눌러 밀봉을 보장합니다. 밸브가 열리면 공기가 방출되어 시트가 수축되어 디스크에서 완전히 분리되어 마찰이 제거되고 마모가 최소화되며 작동 토크가 크게 줄어듭니다.

이 고유한 밀봉 기술로 인해 이 밸브는 식품 및 음료, 분유, 제약, 생명 공학, 화장품 및 정밀 화학 산업과 같이 고순도가 요구되는 공정 시스템에 이상적입니다. 모든 접점 재질은 FDA 21 CFR 177.2600 표준을 준수하는 밀봉 부품과 함께 SS304 또는 SS316L로 제공됩니다. 이 밸브는 CIP/SIP 세척 및 멸균 시스템과 완벽하게 호환되어 안정적인 위생 작동을 보장합니다.

주요 장점

마찰 없는 밀봉 설계: 입자 이탈 및 교차 오염을 방지하고 밀봉 수명을 크게 연장합니다.
낮은 작동 토크: 더 작은 액추에이터로 쉽게 자동화하여 시스템 복잡성과 비용을 줄입니다.
완벽한 위생 및 식품 등급: 모든 접액 부품은 304/316L 스테인리스 스틸로 제작됩니다. 씰은 Viton, EPDM 또는 실리콘으로 제공되며 FDA를 준수합니다.
다양한 연결: DIN, ISO 및 ASME-BPE 표준을 충족하기 위해 클램프, 용접 및 플랜지 버전으로 제공됩니다.
다양한 매체에 이상적: 액체, 분말 및 입상 재료에 적합합니다.
무균 호환성: 완전한 CIP/SIP 지원을 통해 클린룸 및 멸균 환경에 맞게 설계되었습니다.

이 편심 팽창식 씰 버터플라이 밸브는 매우 깨끗한 공정, 연장된 밸브 수명 및 국제 위생 표준의 엄격한 준수가 필요한 응용 분야에 이상적인 솔루션입니다. 위생 프로세스 밸브 시장에서 신뢰할 수 있는 선택으로 장기적인 신뢰성, 최소한의 유지 관리 및 최고 수준의 제품 안전성을 제공합니다.

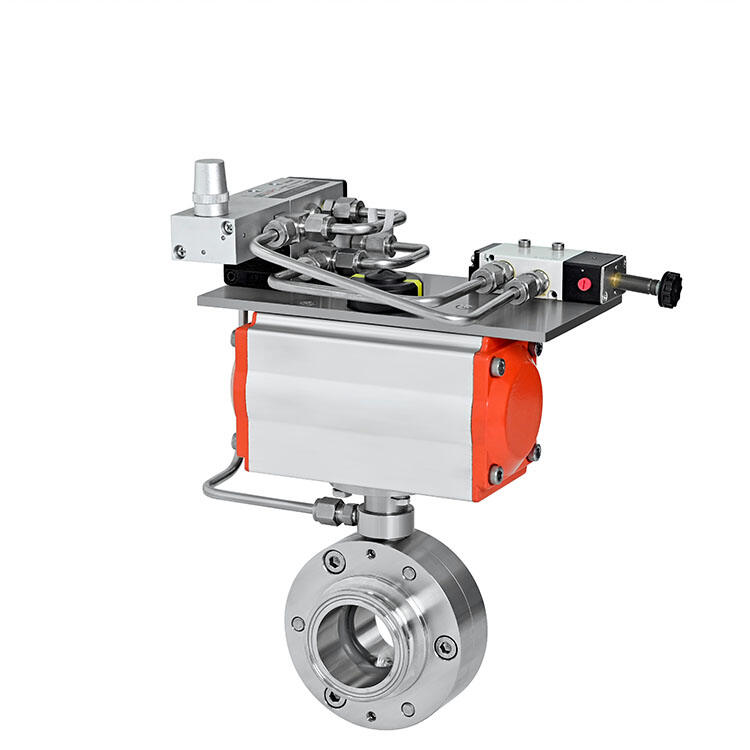

피스톤 유형

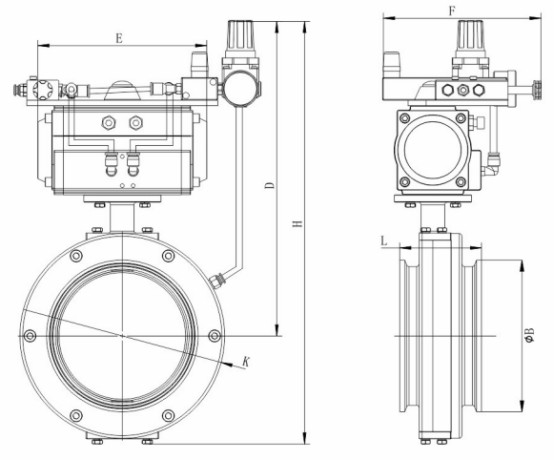

기술 사양

크기 범위: 2.0" ~ 10.0"
작동 압력: -0.1MPa ~ +0.5MPa
제어 공기 공급 압력: 0.6MPa
액추에이터 옵션:0–90° 공압식 액추에이터
공압 회전 모터(옵션)
작동 온도: -20°C ~ +150°C
금속 재료:
매체와의 접촉: SS304 또는 SS316L
비접촉 부품: SS304
씰링 재료:
Viton(FDA 21 CFR 177.2600 준수, 표준 구성)
선택 사항: 실리콘 고무, EPDM 고무
표면 마감:
접촉 표면: Ra < 0.4μm
비접촉 표면: Ra < 0.8μm
세척/살균 방법: CIP/SIP 호환
방폭 등급: ATEX II 2 GD T4
연결 표준:
DIN 11850 시리즈 2
ASME BPE
ISO 1127 시리즈 1e
연결 방법: 클램프, 용접, 플랜지
