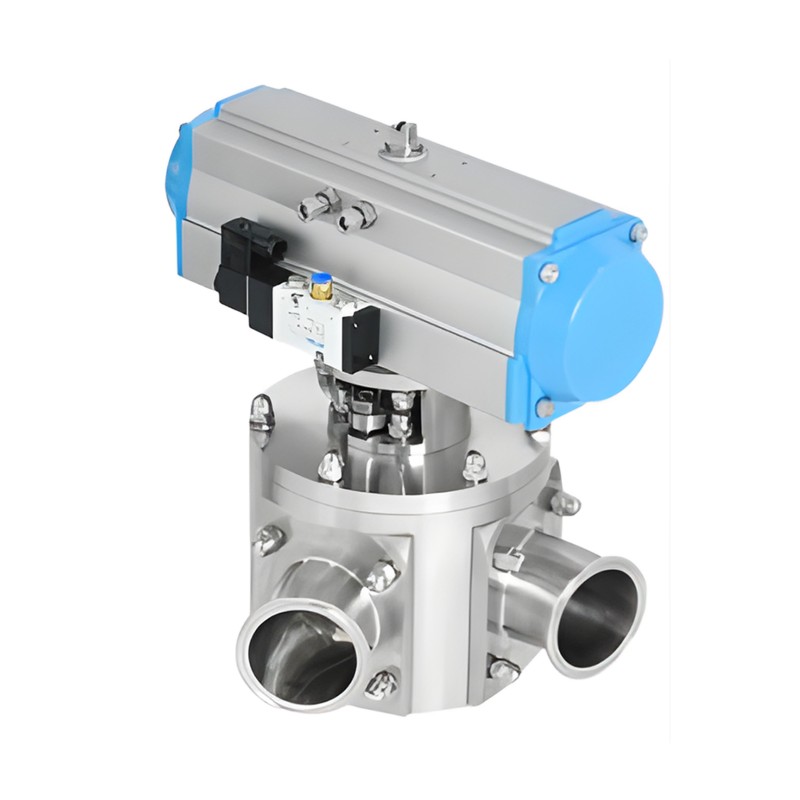

방향 밸브

방향 밸브는 회전 밸브 코어를 통해 매체의 흐름 방향을 제어하는 밸브입니다. 파이프라인 또는 중력 배출 운반에 사용할 수 있습니다. 이는 화학 산업, 신에너지, 의약품 등 분야의 고효율 유체 제어 시나리오에 널리 사용됩니다. 다양한 작업 조건에서 사용하기 위한 옵션:
팽창식 에어백, 마찰이 없는 씰, 흘리는 현상이 없는 씰, 높은 씰링으로 밸브 씰의 수명을 크게 향상시킵니다.

문의 보내기

제품 설명

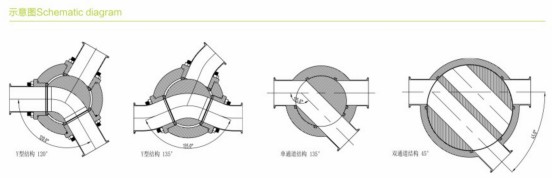

Y자형 구조는 밸브 몸체 공급구와 2개의 토출구 사이의 각도가 120°와 135°가 되도록 설계되었습니다. 밸브 코어는 구동 장치를 통해 회전하여 입구 끝과 출구 사이의 흐름을 실현하거나 절단하여 두 가지 다른 흐름 방향의 전환을 달성합니다. 내부 채널 곡선 유형은 러너의 빠른 회전 각도를 방지합니다.

단일 채널 구조에서 방향 밸브 코어는 누설량이 적은 플러그인 구조이며 직선 흐름 채널은 큰 유량을 갖도록 설계되었습니다. 밸브 본체 공급 포트와 2개의 토출 포트는 135°의 각도를 갖도록 설계되었습니다.

듀얼 채널 구조로 이 구조의 회전 션트 각도는 45°, 30° 등으로 설계되었습니다. 회전 각도가 작기 때문에 내부 부품이 마모가 심한 재질의 영향을 거의 받지 않습니다. 재료가 마모성인 경우 내부 채널 마모만으로 밸브 코어가 180° 회전할 가능성이 있어 부품 수명이 길어집니다.

표준 크기: 2"-12"
밸브 본체 재질: 304, 316L, TA2, 2205 등
씰링 재료: 정적 씰 PTFE, RPTFE, PPL, PEEK 등, 팽창형 씰 실리콘, FKM
표면 처리: Ra<0.6(매체와 접촉하는 부분)
연결 방법: 플랜지, 빠른 설치
일 압력: -0.1Mpa~+0.6Mpa
작동 온도: -20℃~+250℃(밀봉재에 따라 다름)
정류 각도:90°, 120°, 135°
