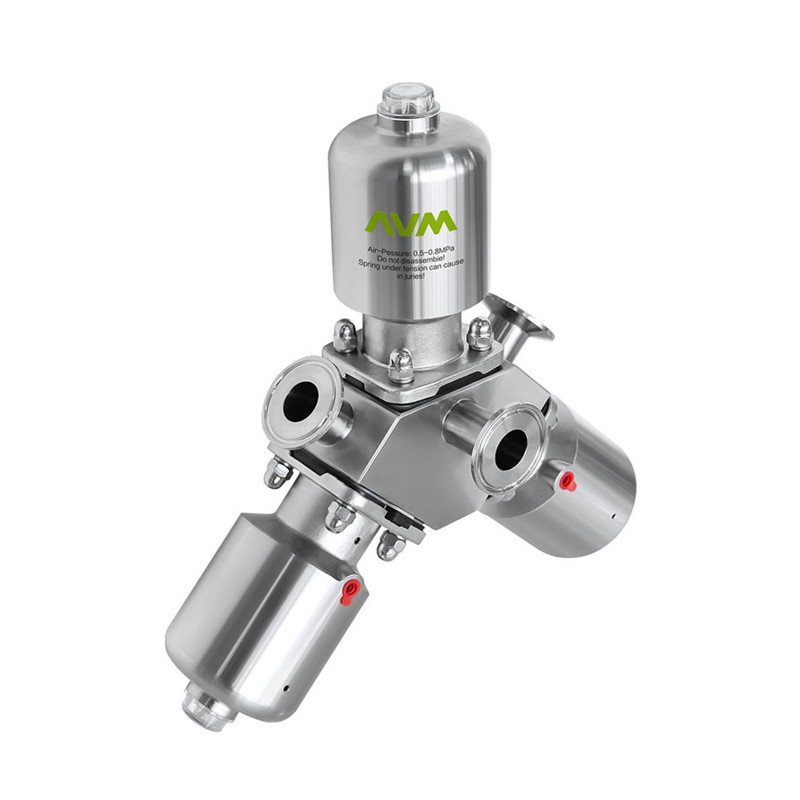

복합 멀티포트 다이어프램 밸브

멀티 포트 다이어프램 밸브 – 복잡한 유량 제어를 위한 컴팩트하고 위생적인 ​​솔루션

결합형 멀티 포트 다이어프램 밸브는 고순도 공정 시스템에서 공간을 최적화하고 데드 레그를 줄이며 배관 레이아웃을 단순화하도록 설계된 고급 위생 밸브 솔루션입니다. 특히 청결성, 효율성 및 공정 신뢰성이 중요한 제약, 생명공학 및 식품 등급 응용 분야에 매우 적합합니다.

주요 특징 및 장점:

◆ 컴팩트하고 공간 절약형 디자인
단일 밸브 본체 내에서 여러 흐름 경로를 결합하여 복잡한 배관 작업의 필요성을 최소화하고 시스템의 전체 설치 공간을 줄입니다.
◆ 위생적인 ​​구조
Manufactured from high-grade stainless steel (typically SS316L) with smooth internal surfaces, electropolished finishes, and fully drainable designs to meet stringent sanitary requirements such as ASME BPE, EHEDG, and 3-A.
◆ 다중 구성
샘플링, 분배, 전환, 혼합 또는 탱크 전환과 같은 다양한 프로세스 요구 사항을 수용하기 위해 T-, L-, U- 및 맞춤형 포팅 설계로 제공됩니다.
◆ 데드볼륨 감소
최적화된 내부 형상은 데드 스페이스와 오염 위험을 크게 줄여 효과적인 CIP/SIP 프로세스를 지원합니다.
◆ 유연한 운영
수동, 공압 또는 전기 작동 방식으로 제공됩니다. 자동화된 프로세스 라인에 통합하기 위한 스마트 제어 헤드, 위치 센서 및 피드백 시스템을 장착할 수 있습니다.
◆ 프로세스 효율성
By consolidating multiple functions into a single valve block, this design reduces the number of welds, lowers the risk of leakage, and simplifies validation and maintenance procedures.
◆ 다이어프램 기술
입증된 다이어프램 밀봉 기술을 활용하여 제품 접촉 영역을 외부 기계 구성 요소로부터 격리하여 높은 밀봉 무결성과 멸균 작동을 보장합니다.

일반적인 응용 분야:

미디어 배포 및 수집 시스템
생물반응기 공급 및 수확 라인
CIP/SIP 라우팅
무균 처리 및 충전 마감 라인
완충액 및 배지 준비 시스템
규정 준수 및 인증:
ISO 9001 인증 환경에서 제조됨
FDA, USP Class VI, ASME BPE 및 GMP 표준을 준수합니다.
습식 부품 및 엘라스토머의 완벽한 추적성
완전한 문서화 및 검증 패키지(DQ/IQ/OQ)와 함께 사용 가능

명세서

맞춤형 블록 바디 다이어프램 밸브
당사의 맞춤형 블록 본체 다이어프램 밸브는 고순도 및 위생 응용 분야용으로 설계되어 복잡한 유량 제어를 위한 매우 콤팩트하고 효율적인 솔루션을 제공합니다.

주요 특징:

1. 트루 제로 데드 레그 디자인

제품 정체를 최소화하고 오염 위험을 제거하여 무균 처리에 이상적입니다.

2. 컴팩트하고 공간 효율적

유선형 본체 설계로 설치 공간이 줄어들고 시스템 레이아웃이 단순화됩니다.

3. 우수한 표면 마감

내부 표면 거칠기 Ra ≤ 0.4μm, 옵션 전해 연마(SF1, SF4)가 가능하며 ASME BPE 요구 사항을 완벽하게 준수합니다.

4. 다양한 흐름 경로 구성

다양한 프로세스 요구 사항에 맞는 다양한 크기 및 포팅 조합.

5. 용접 및 조립 감소

복잡한 배관을 단일 밸브 블록에 통합하여 조인트 및 용접 수를 줄입니다.

6. 유연한 작동 옵션

선택적 제어 상단 또는 포지셔너가 포함된 수동, 공압 및 자동 제어 버전으로 제공됩니다.

7. 인증된 품질 보증

3-A, FDA, PED 2014/68/EU 및 ISO 9001:2008 표준을 준수합니다.

8. 국제 표준 지원

DIN, 3-A, SMS 및 ASME BPE 연결 표준과 호환됩니다.

9. 100% 공장 테스트

각 밸브는 최적의 성능과 신뢰성을 보장하기 위해 완전한 유압 테스트와 육안 검사를 거칩니다.
