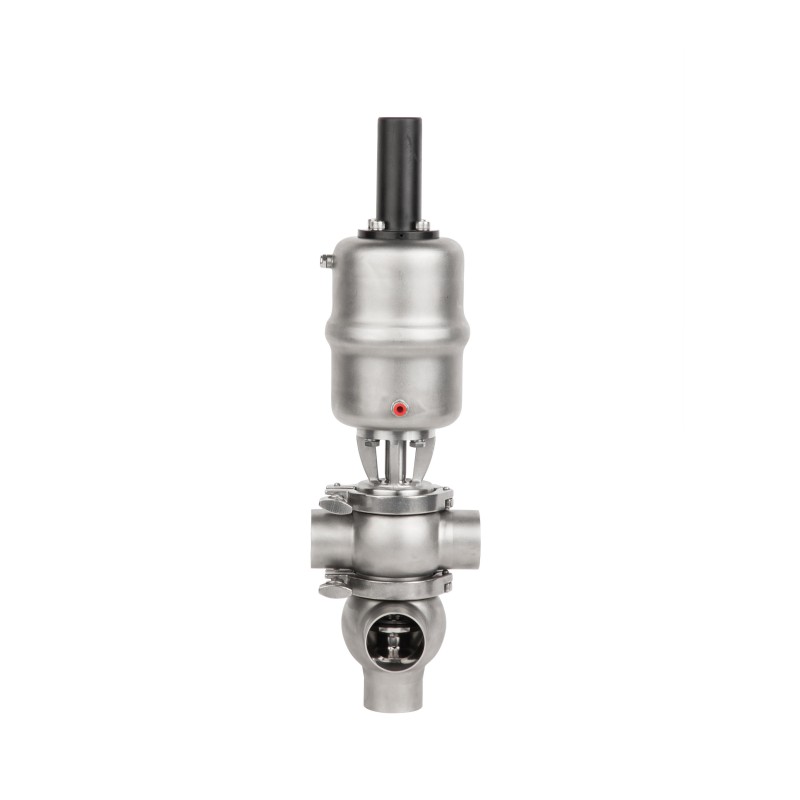

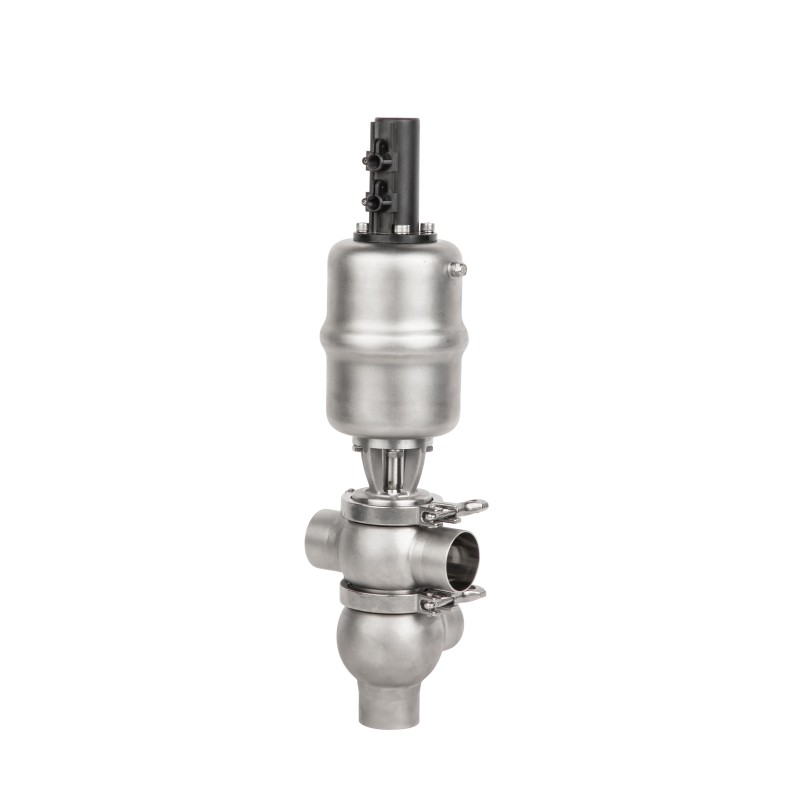

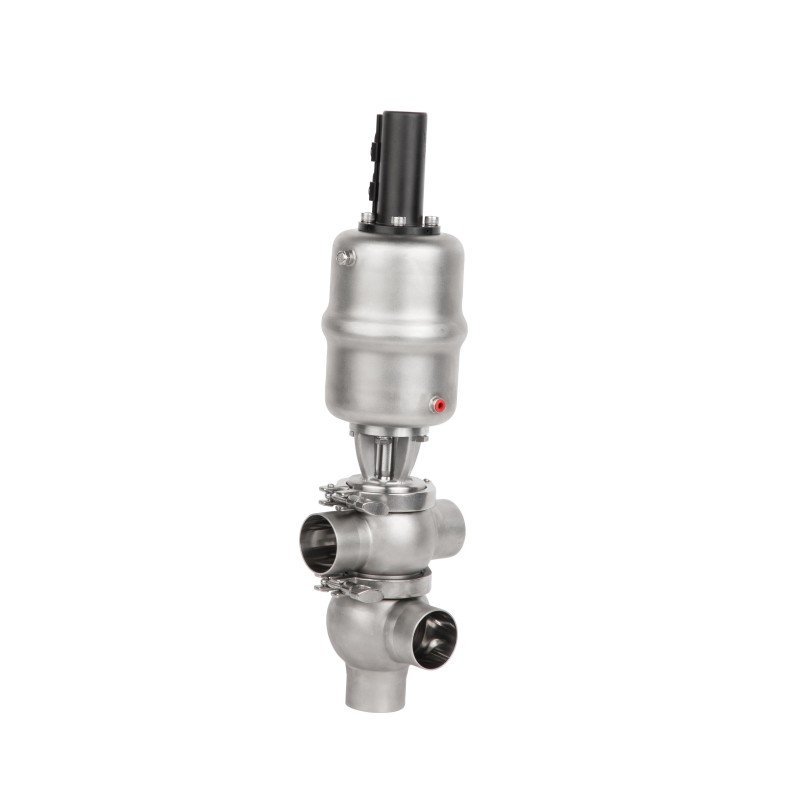

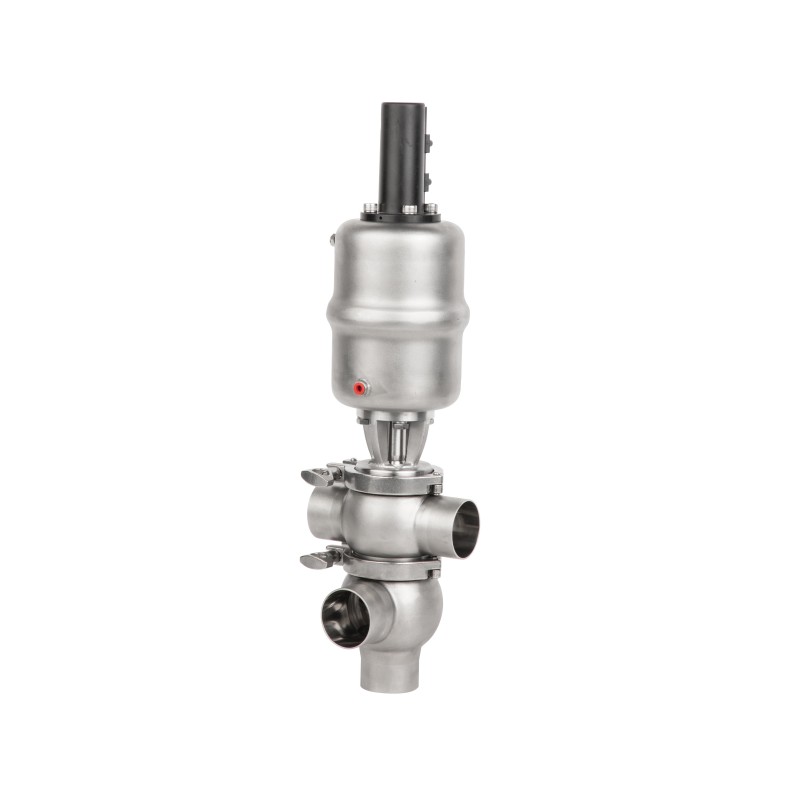

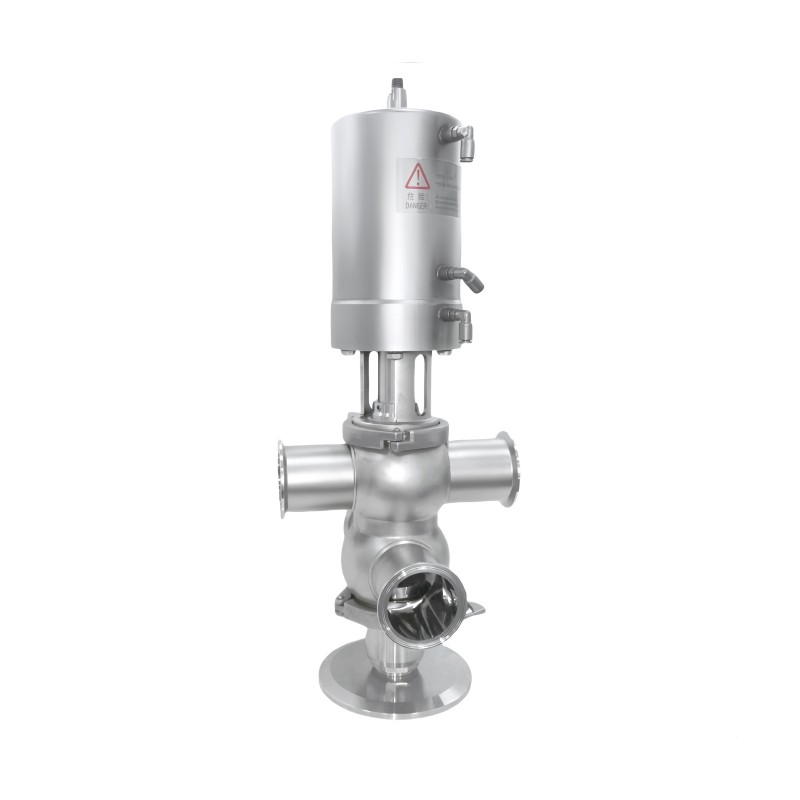

무균 혼합 방지 밸브는 교차 오염 방지 및 공정 신뢰성이 중요한 까다로운 응용 분야를 위해 설계된 공압 작동식 NC(상시 닫힘) 위생 밸브입니다.

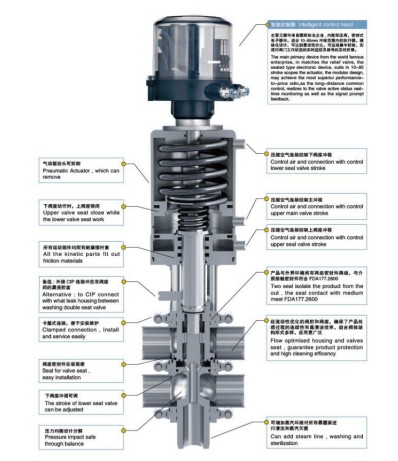

밸브 디스크에 두 개의 독립적인 씰이 있는 이중 시트 설계가 특징인 이 밸브는 씰 사이에 누출 챔버를 만듭니다. 씰이 마모되거나 고장나는 경우 모든 제품 누출이 자동으로 챔버로 전달되고 전용 배출구를 통해 안전하게 배출되므로 서로 다른 라인 간에 제품이 섞이는 일이 전혀 발생하지 않습니다.
위생적인 운영: 역류 및 교차 오염을 방지하여 다중 라인 처리 시스템에서 제품 순도를 보장합니다.
CIP 지원: 밸브는 생산을 중단하지 않고 CIP(Clean-in-Place) 세척을 지원하여 시스템 가동 시간과 운영 효율성을 높입니다.
제품 손실 없음: 정상적인 조건에서 누출 챔버는 닫힌 상태로 유지되어 깨끗하고 제어된 공정 환경을 유지합니다.
자동화 호환성: FH6/FH8에는 Burkert, Alfa Laval 또는 GEMÜ와 같은 최고의 자동화 브랜드의 지능형 제어 헤드를 장착할 수 있습니다. 이를 통해 원격 작동, 실시간 진단 및 센서 통합이 가능해 스마트 프로세스 제어가 지원됩니다.
식품 및 음료, 유제품, 제약 및 개인 위생 산업에 이상적인 이 혼합 방지 밸브는 탁월한 신뢰성, 세척성 및 위생 표준 준수를 제공합니다.
① 밸브 위치: 닫힘
제어 공기 압력: 연결 L1(주 스트로크)에서 0bar
제어 공기압: 연결 L2에서 0bar(상부 밸브 디스크 스트로크)
제어 공기압: 연결 L3에서 0bar(하부 밸브 디스크 스트로크)
두 개의 서로 다른 미디어의 분리가 보장됩니다.
누출이 발생한 경우 제품은 감압된 상태에서 누출 챔버를 통해 외부로 배출됩니다.
② 밸브 위치: OPEN
제어 공기 압력: 연결 L1(주 스트로크)에서 6bar
하단 밸브 디스크가 올라가 누출 챔버를 닫습니다.
두 밸브 디스크가 모두 열림 위치에 있습니다.
상부 및 하부 밸브 디스크는 서로에 대해 완전히 열려 제품 흐름이 가능합니다.
③ 상부 밸브 시트 청소
제어 공기압: 연결 L2에서 6bar(상부 밸브 디스크 스트로크)
청소 과정 중에 상단 밸브 디스크는 조정 가능한 스트로크로 들어 올려집니다(펄스 스트로크는 적절하게 설정되어야 함).
밸브 시트, 밸브 디스크 씰, 여유 공간 및 누출 배기 파이프를 철저히 청소합니다.
④밸브 하우징을 통해 하부 시트를 청소합니다. 연결 L3에서 공기 압력을 6bar로 제어합니다. 청소 절차 중에 하단 밸브 디스크가 들어 올려집니다. 밸브 시트, 밸브 디스크 씰, 틈새 및 누출 배기 파이프를 철저히 청소합니다.
①밸브 위치: 닫힘
제어 공기압: 0bar
연결: 두 개의 적대적인 매체의 분리
누출(있는 경우): 감압된 상태에서 누출 챔버를 통해 바깥쪽으로 안내됩니다.
제어 공기 압력: 연결 L에서 6bar
하단 밸브 디스크가 올라가 누출 챔버를 닫습니다.
두 밸브 디스크가 모두 "열림" 위치에 있습니다.
상부 및 하부 밸브 시트가 열려 두 라인 사이의 흐름이 허용됩니다.
①내부 누설 배수
제어 공기 압력: 연결 L1(주 스트로크)에서 0bar
제어 공기 압력: 연결 L2에서 0bar(상부 밸브 디스크 스트로크)
제어 공기 압력: 연결 L3에서 0bar(하부 밸브 디스크 스트로크)
두 개의 서로 다른 미디어가 분리되어 있습니다.
누출이 발생한 경우 감압된 상태에서 누출 챔버를 통해 외부로 배출됩니다.
②밸브 상태: 열림
제어 공기 압력: 연결 L1에서 6bar
하단 밸브 디스크가 누출 챔버를 들어 올리고 닫습니다.
두 밸브 디스크가 모두 "열림" 위치에 있습니다.
상단과 하단의 유로가 개방되어 서로 연결되어 있습니다.

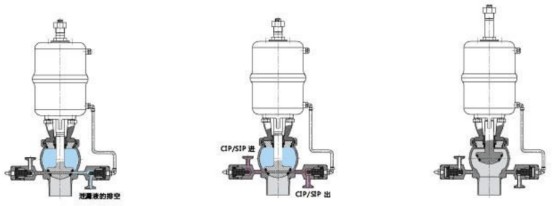

③배관 및 밸브의 누수공간 세척
제어 공기 압력: 연결 L2에서 6bar
청소 과정 중에 상단 밸브 디스크가 조정 가능한 스트로크(펄스)로 들어 올려집니다.
청소 요구 사항에 따라 스트로크를 설정하십시오.
밸브 시트, 밸브 디스크 씰, 여유 공간 및 누출/배기 파이프가 모두 효과적으로 청소됩니다.
④탱크 및 밸브의 누수공간 세척
제어 공기 압력: 연결 L3에서 6bar
청소 과정에서 하단 밸브 디스크가 들어 올려집니다.
밸브 시트, 밸브 디스크 씰, 여유 공간 및 누출/배기 파이프가 철저히 청소됩니다.
AVM 이중 시트 밸브 매트릭스는 공장 위생 및 무균 요구 사항을 준수합니다.
공장은 완전 자동화된 다중 방향 밸브 시스템을 구축할 수 있습니다.
밸브 매트릭스는 최신 생산 공정과 CIP/SIP 세척 주기의 효율적인 운영을 지원하여 작업장 활용도를 극대화하고 비용 효율성을 최적화합니다.
이중 시트 밸브는 안정적인 제품 분리를 보장하고 교차 오염을 방지합니다.
자세한 내용은 사진을 참고해주세요.
| 재료 | 콘타오트 제품 부품 | 316L(1.4404) |
| 비접촉 제품 부품 | 304(1.4301) | |
| EN 102043.1B 인증서 제공 | ||
| 씰 재질 | 기준 | EPDM |
| 옵션 | NBR\FPMS실리콘 | |
| 모든 씰 재료는 FDA 177.2600을 준수합니다. | ||
| 온도 | 작동 온도를 실행 | -20~+135℃(EPDM) |
| 살균 온도 | 150℃(최대 20분) | |
| 압력 | 작동 압력 | 0-5bar |
| 고압 요구 사항 수용 | ||
| 공기압 조절 | 6~8바 | |
| 표면 처리 | 내부 표면 | Ra≤0.8μm |
| 외부 표면 | 그릿 블라스팅 | |
| 연결 | 연결 표준 | 용접 끝:DIN 11850 series2 |
| 용접:INCH 파이프 표준 | ||
| 연결 방법: 용접, 스레드, 클램프, 플랜지 | ||
| 옵션 | 지능형 컨트롤러 | 24V DC |
| 1/3 전자기 밸브 | ||
| 위치 손소르 | 24V DC | |
| 2/3/4 NPN/PNP 위치 센서 | ||
| 치수(mm) | ||||||||||
| DN | A | B | L | L1 | D | H | S | DN | 스트로크(K) | 남(DIN) |
| DN40 | 350.5 | 90 | 60 | 65 | 89 | 8 | 29*1.5 | 41×1.5 | 23 | 21.5 |
| DN50 | 384.1 | 103B | 74.5 | 85 | 123 | B | 29*1.5 | 53x1.5 | 30 | 21.5 |
| DN65 | 392.8 | 1135 | 91.5 | 100 | 123 | B | 41*1.5 | 70×2.0 | 36.5 | 28 |
| DNB0 | 523.5 | 138 | 108 | 120 | 179 | 8 | 70*2.0 | 85*2.0 | 47.5 | 28 |
| DN100 | 533 | 152 | 127 | 150 | 173 | 8 | 85*2.0 | 104*2.0 | 47.5 | 28 |
| 3A | ||||||||||
| 1.5° | 349 | 90 | 56.8 | 65 | 89 | B | 291.5 | 38.1×1.65 | 23 | 12.7 |
| 2.0' | 382.8 | 103.B | 72 | 85 | 123 | B | 29*1.5 | 50.8*1.65 | 30 | 12.7 |
| 2.5' | 389.2 | 117 | 86 | 100 | 123 | 8 | 41*1.5 | 63.5×1.65 | 36.5 | 12.7 |
| 3.0' | 519.5 | 125 | 99.9 | 110 | 173 | 8 | 53*1.5 | 76.2*1.65 | 42 | 12.7 |
| 4.0° | 531 | 152 | 124.4 | 150 | 173 | B | 85*2.0 | 101.6*2.11 | 47.5 | 15.8 |
| 치수(mm) | ||||||||
| DN | A | L | L1 | D | S | K | DN | 스토크(K) |
| DN40 | 350.5 | 59.5 | 65 | 83 | 140 | 65 | 41×1.5 | 23 |
| DN50 | 384.1 | 68.5 | 85 | 123 | 160 | 80 | 53×1.5 | 30 |
| DN65 | 392.2 | 83 | 100 | 123 | 180 | 80 | 70×2.0 | 36.5 |
| DNBO | 523.5 | 90 | 120 | 173 | 200 | 100 | 85*2.0 | 47.5 |
| DN100 | 533 | 95.5 | 150 | 173 | 220 | 100 | 104*2.0 | 47.5 |
| 3A | ||||||||
| 1.5° | 348 | 58 | 65 | 83 | 140 | 65 | 38.1×1.65 | 23 |
| 2.0° | 382.8 | 67 | 85 | 123 | 160 | 80 | 50.8*1.65 | 30 |
| 2.5° | 389.2 | 76 | 100 | 123 | 180 | B0 | 63.5x1.65 | 36.5 |
| 3.0° | 519.5 | B8 | 110 | 173 | 200 | 100 | 76.2*1.65 | 42 |
| 4.0° | 591 | 99.5 | 150 | 179 | 220 | 100 | 101.62.11 | 47.5 |
| 치수(mm) | ||||||||||
| DN | A | B | L | L1 | D | H | S | DN | 스트로크(K) | M(DIN 클램프) |
| DN40 | 350.5 | 90 | 60 | 65 | 89 | 8 | 2971.5 | 41×1.5 | 23 | 21.5 |
| DN50 | 384.1 | 103.B | 74.5 | 85 | 123 | 8 | 29*1.5 | 53x1.5 | 30 | 21.5 |
| DNE5 | 3928 | 113.5 | 91.5 | 100 | 123 | 8 | 41*1.5 | 70×2.0 | 36.5 | 28 |
| DN80 | 523.5 | 138 | 108 | 120 | 173 | 8 | 70*2.0 | 85*2.0 | 47.5 | 28 |
| DN100 | 533 | 152 | 127 | 150 | 173 | 8 | 85*2.0 | 104*2.0 | 47.5 | 28 |
| 3A | ||||||||||
| 1.5° | 349 | 900 | 56.8 | 65 | B9 | 8 | 29*1.5 | 38.1×1.65 | 23 | 12.7 |
| 2.0° | 382.8 | 103.8 | 72 | 85 | 123 | 8 | 291.5 | 50.8*1.65 | 30 | 12.7 |
| 2.5° | 389.2 | 117 | 86 | 100 | 123 | 8 | 41*1.5 | 63.5x1.65 | 36.5 | 12.7 |
| 3.0° | 519.5 | 125 | 99.9 | 110 | 173 | 8 | 53*1.5 | 76.2*1.65 | 42 | 12.7 |
| 4.0° | 531 | 152 | 124.4 | 150 | 173 | 8 | 85*2.0 | 101.6*2.11 | 47.5 | 15.8 |

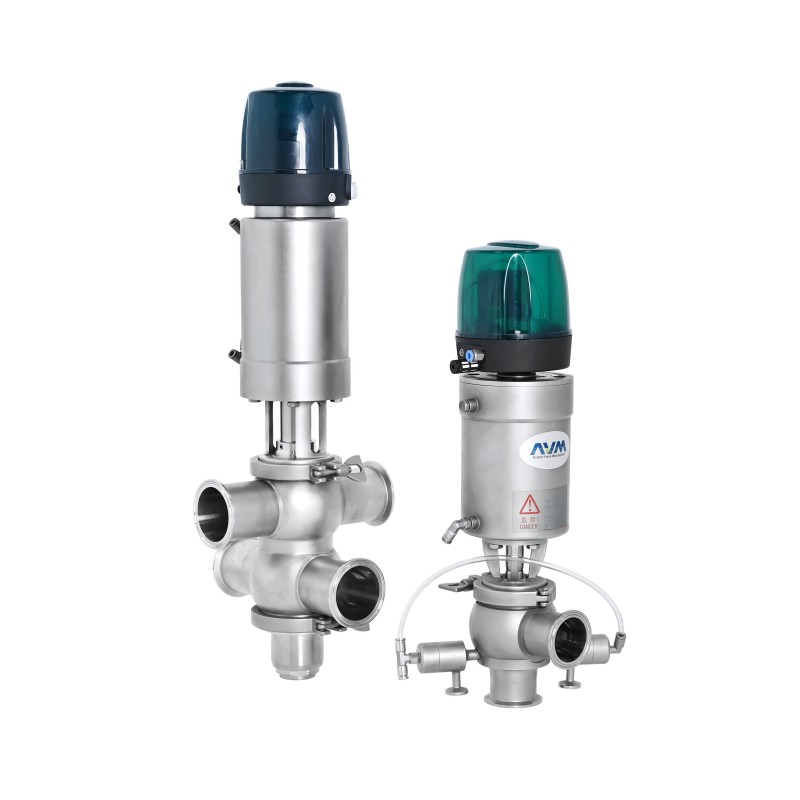

DZ4 무균 혼합 방지 밸브는 입증된 단일 시트 밸브 플랫폼을 기반으로 위생적이고 유연한 설계를 갖춘 공압 작동식 시트 밸브입니다. 이는 두 가지 다른 액체가 동일한 밸브를 통해 동시에 흐르는 프로세스를 위해 특별히 설계되었습니다. 밸브는 유체 간의 교차 오염을 방지할 뿐만 아니라 작동을 쉽게 모니터링할 수 있습니다. 이는 유제품, 음료, 제약 및 기타 위생 산업에서 널리 사용됩니다.
DZ4 밸브는 압축 공기를 사용하여 원격으로 작동되며 기본 상태에서는 평상시 닫혀 있습니다(NC). 여기에는 2개의 미니형 상시 개방형 공압 밸브가 장착되어 있습니다. 하나는 배수 밸브 역할을 하고 다른 하나는 CIP(Clean-in-Place) 용도의 클리닝 밸브 역할을 합니다.
밸브 스템은 두 개의 밀봉 링으로 설계되어 그 사이에 누출 챔버가 생성됩니다. 내부 누출이 발생한 경우 제품은 누출실로 유입되어 드레인 밸브를 통해 배출됩니다. 메인 밸브를 열기 전, 누수실을 청소하여 위생적이고 안전한 작동을 보장합니다.
| 재료 | 제품 부품에 문의 | 316L(1.4404) |
| 비접촉 제품 부품 | 304(1.4301) | |
| EN 102043.1B 인증서 제공 | ||
| 씰 재질 | 기준 | EPDM |
| 옵션 | NBR, FPM, 실리콘 | |
| 모든 씰 재질은 FDA 177.2600을 준수합니다. | ||
| 온도 | 작동 온도를 실행 | -20~+135℃(EPDM) |
| 살균온도 | 150℃(최대 20분) | |
| 압력 | 작동 압력 | 0-5bar(표준) |
| 고압 요구 사항 수용 | ||
| 공기압 조절 | 5~8바 | |
| 표면 처리 | 내부 표면 | Ra≤0.8μm |
| 외부 표면 | 그릿 블라스팅 | |
| 연결 | 연결 표준 | 용접 끝:DIN 11850 series2 |
| 용접 끝:INCH 파이프 표준 | ||
| 연결 방법: 용접, 스레드, 클램프, 플랜지 | ||
| 옵션 | 지능형 컨트롤러 | 24V DC |
| 1/2 전자기 밸브 | ||
| 위치 센서 | 24V DC | |
| 2 NPN/PNP 위치 센서 | ||

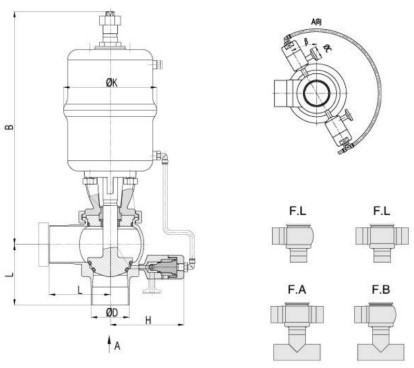

| DN | B | H | K | C | L | β | D | M(DIN 클램프) |
| DN40 | 296 | 109 | 90 | 25.2 | 65 | 30° | 41×1.5 | 21.5 |
| DN50 | 325.5 | 115 | 130 | 25.2 | 85 | 30° | 53×1.5 | 21.5 |
| DN65 | 352 | 128 | 130 | 25.2 | 90 | 30° | 70×2.0 | 28 |
| DNBO | 422 | 137.5 | 195 | 25.2 | 110 | 30° | 85*2.0 | 28 |
| DN100 | 431 | 142.5 | 195 | 25.2 | 130 | 30° | 104*2.0 | 28 |
| 인치 | B | H | K | C | L | β | OD | M(3A 클램프) |
| 1.5° | 296 | 109 | 90 | 25.2 | 65 | 30° | 38.1×1.65 | 12.7 |
| 2.0° | 325.5 | 115 | 130 | 25.2 | 85 | 30° | 50.8*1.65 | 12.7 |
| 2.5' | 331 | 122.5 | 130 | 25.2 | 90 | 30° | 63.5×1.65 | 12.7 |
| 3.0° | 418.5 | 130 | 195 | 25.2 | 100 | 30° | 76.2*1.65 | 12.7 |
| 4.0° | 431 | 142.5 | 195 | 25.2 | 130 | 30° | 101.62.11 | 15.8 |
