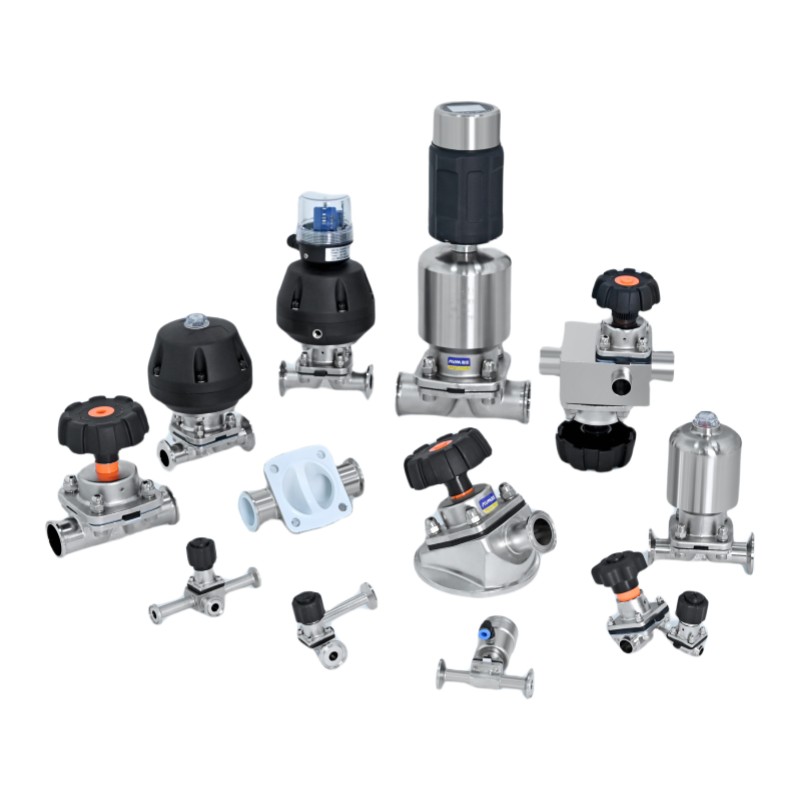

WJ6 무균 다이어프램 밸브는 CNC 정밀 가공 기능을 갖추고 있어 밸브 본체의 밀봉 표면과 다이어프램 곡률이 완벽하게 일치합니다. 이는 마찰을 줄이고 다이어프램 수명을 연장하며 멸균 유체 이송, 바이오의약품 처리 및 고순도 응용 분야의 성능을 향상시킵니다.
내부 밸브 챔버는 요청 시 기계적으로 연마하거나 전해연마할 수 있습니다. 표면 마감은 Ra 0.25μm까지 낮아져 엄격한 GMP 세척성 표준을 충족합니다.
Crafted from soft elastic materials, the diaphragm resists chemical attack from media containing fibrous residues, solid particles, or catalysts. This property ensures consistent sealing performance even under challenging conditions such as CIP/SIP cleaning, pharmaceutical production, or biotech fermentation systems.
작업 온도, 소독 공정 및 매체 화학에 따라 당사는 EPDM, PTFE 및 기타 귀하의 응용 분야에 맞는 다양한 다이어프램 재료를 제공합니다.
모든 AOMI 다이어프램 밸브는 FDA 표준을 준수하므로 제약, 식품 및 생명 공학 산업에 이상적입니다. 요청 시 USP Class VI, 3A Sanitary, CE, ISO와 같은 기타 인증을 제공할 수 있습니다.
다이어프램 및 밸브 본체 재료를 선택하기 전에 사용자는 특히 화학 처리 및 제약 환경에서 전체 애플리케이션 분석을 수행해야 합니다. 밸브의 장기적인 안전성, 무결성 및 내구성을 보장하려면 신뢰할 수 있는 데이터 또는 제3자 검증을 통해 화학적 호환성을 확인해야 합니다.
Our valves use a screw-fixed diaphragm retention method, which distributes mechanical load across the full surface of the bolt. Compared to perforated fixation designs, this method significantly reduces the risk of mechanical failure under vacuum conditions, ensuring superior reliability and tight sealing.

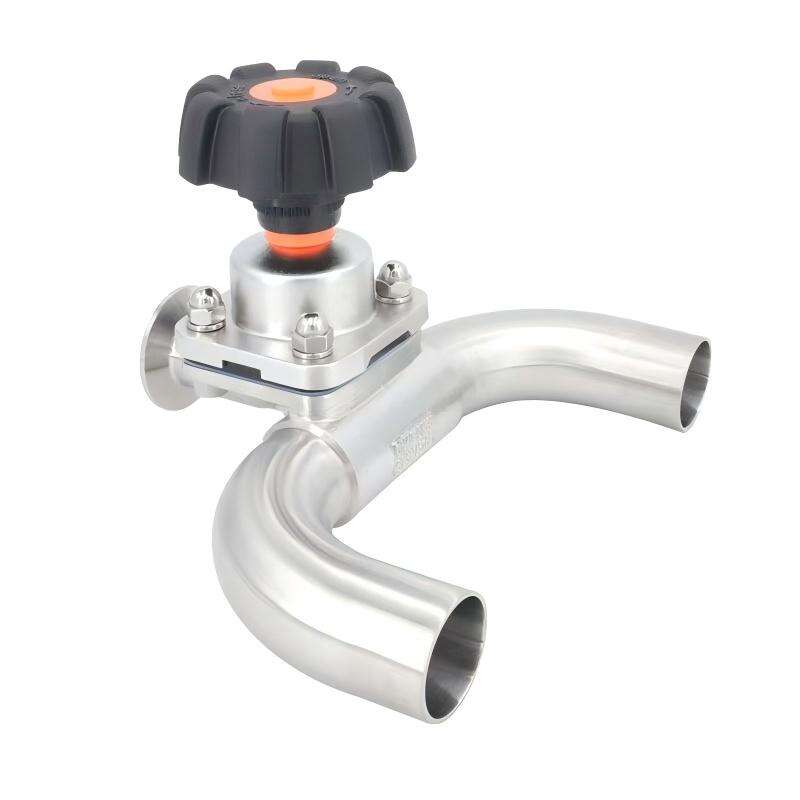

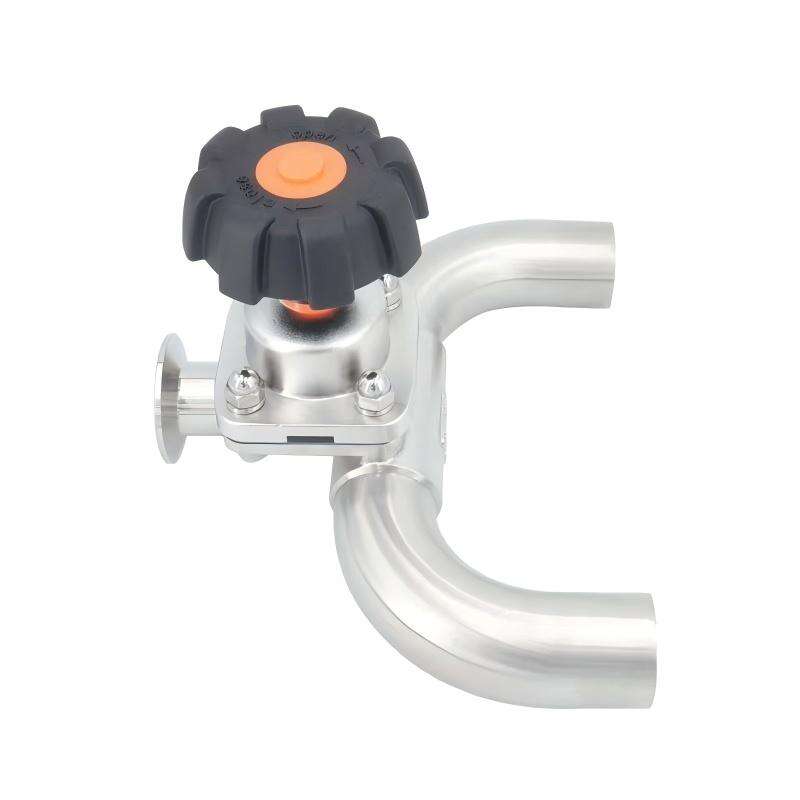

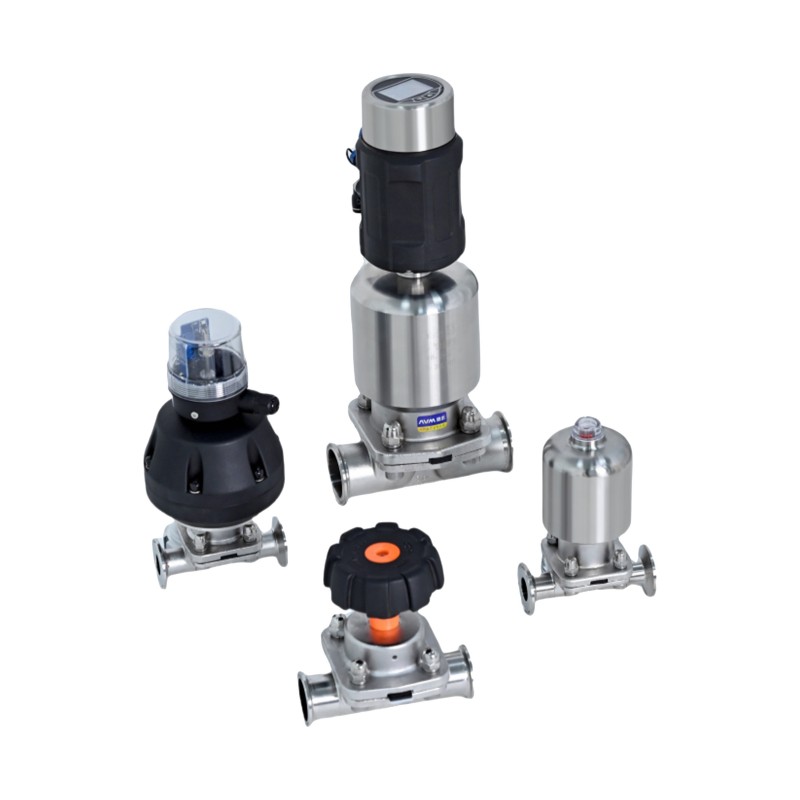

| 체형 | 암호 |
| 2/2way 바디 | D |
| 탱크 바닥 밸브 몸체 | 비** |
| T 밸브 본체 | T |
| L 밸브 몸체 | L |
| 다중 포트 본체 | 중** |
| 참고: 고객 요구 사항에 따라 | |
| 밸브 몸체 재질 | 암호 |
| 316L(1.435)단조바디 | F6 |
| CF3M(1.4435)주조바디 | C6 |
| 모드 작동 | 암호 |
| 수동으로 | M |
| 보통 | 아니요 |
| NC는 공식적으로 | NC |
| 복동 | AA |
| 다이어프램 재질 | 암호 |
| FPM 최대200℃* | FPM |
| EPDM 최대130℃* | EPDM |
| 실리콘 최대180℃* | 시 |
| PTFE/EPDM 최대150℃* | PTFE |
| *증기 살균 온도 <20분 | |
| 사이 | 암호 |
| 맞대기 용접 | |
| DIN11850 시리즈0 | D0 |
| DIN11850 시리즈 1 | D1 |
| DIN11850 시리즈 2 | D2 |
| DIN11850 시리즈 3 | D3 |
| DIN11866 시리즈 1 | D6 |
| ASTM BPE | AB |
| ISO1127 시리즈 1 | ISO |
| BS 4825 파트 1 | 학사 |
| JS 3459 | JIS |
| JS 3447 | JIS7 |
| 집게 | |
| DIN 32676 시리즈 1 | DC |
| ASTM BPE | 알파벳 |
| DIN 32676 시리즈 B | ISOC |
| BS2825-3 | BSC |
| 밸브 본체 표면 마감, 내부 윤곽 | 암호 |
| 제품 접촉 표면으로 기계적으로 연마됨: RA<0.51um, 기타: 마감 요구 사항 없음 | SF1-1 |
| 기계적 광택 WITH제품 접촉 표면:RA<0.51um,기타:기계적 광택 | SF1-2 |
| 전해연마 WITH제품 접촉 표면:RA<0.51um,기타:마감 요구 사항 없음 | SF4-1 |
| 제품 접촉 표면으로 전해연마 처리: RA<0.51um, 기타: 기계적으로 연마됨 | SF4-2 |
| 제품 접촉면이 있는 전해연마:RA<0.51um,기타:전해연마 | SF4-3 |

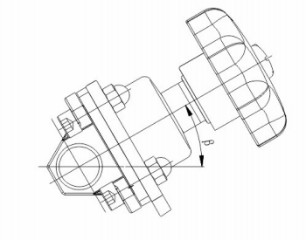

Based on the structural characteristics of aseptic diaphragm valves, the following installation orientations are recommended. These configurations facilitate complete drainage after cleaning and minimize the risk of fluid retention inside the valve.
| 바디 각도 | |||||||||||
| 단조 바디 |
|
캐스팅 바디 | |||||||||
| DIN β | ASTMBPE | β | SO1127시리즈1 | M DIN β | ASTMBPE | β | SO1127시리즈1 | M | |||
| DN10 | 26° |
|
|
13.5 | 26° | DN10 | 31° |
|
|
13.5 | 31° |
| DN15 | 21° | 1/2" | 27° | 17.2 | 24° | DN15 | 26° | 1/2" | 31° | 17.2 | 26° |
| DN20 | 32° | 3/4" | 21° | 21.3 | 17 | DN20 | 32° | 3/4" | 26° | 21.3 | 26° |
| DN25 | 26° | 1.0" | 30° | 26.9 | 29° | DN25 | 32° | 1.0" | 32° | 26.9 | 32° |
| DN32 | 29° | 1.25" | 31° | 33.7 | 30° | DN32 | 31° | 1.25" | 31° | 33.7 | 31° |
| DN40 | 24° | 1.5" | 27° | 42.4 | 24° | DN40 | 28° | 1.5" | 28° | 42.4 | 28° |
| DN50 | 25° | 2.0" | 25° | 48.3 | 27° | DN50 | 31° | 2.0" | 31° | 48.3 | 31° |
| DN65 | 21.5° | 2.5" | 21.5° | 60.3 | 23° | DN65 | 27° | 2.5" | 27° | 60.3 | 27° |
| DN80 | 20.1 | 3.0" | 25.1° | 76.2 | 27° | DN80 | 31° | 3.0" | 31° | 76.2 | 31° |
AVM 무균 다이어프램 밸브는 위생적인 데드존을 제거하는 고유한 밀봉 구조를 갖추고 있어 완벽한 매체 배수가 가능하고 CIP/SIP 프로세스와의 호환성이 향상됩니다.
그림 다이어그램은 AVM의 고유한 씰링 설계와 기존 밸브 설계의 차이점을 보여줍니다.
| 벌트 용접 | |||||||||
| 액추에이터 | DN | NPS |
|
소음 | ASTM-BPE | ISO 1127시리즈 1 | BS4825- | ||
| 시리즈 1 | 시리즈 1 | 시리즈 2 | 시리즈 3 | ||||||
| 10 | 4 |
|
6×1.0 |
|
|
|
|
|
|
| 6 |
|
8×1.0 |
|
|
|
|
10.2×1.6 |
|
|
| 8 | 1/4" | 10×1.0 |
|
|
|
6.35×0.89 | 13.5×1.6 | 6.35×1.2 | |
| 10 | 3/8" | 12×1.5 | 12×1.0 | 13×1.5 | 14×2.0 | 9.53×0.89 |
|
9.53×1.2 | |
| 15 | 1/2" |
|
|
|
|
12.7×1.65 |
|
12.7×1.6 | |
| 15 | 10 | 3/8" | 12×1.5 | 12×1.0 | 13×1.5 | 14×2.0 | 9.53×0.89 | 17.2×1.6 | 9.53×1.2 |
| 15 | 1/2" | 18×1.5 | 18×1.0 | 19×1.5 | 20×2.0 | 12.7×1.65 | 21.3×1.6 | 12.7×1.6 | |
| 20 | 3/4" |
|
|
|
|
19.05×1.65 |
|
19.05×1.6 | |
| 25 | DN15 | 1/2" | 18×1.5 | 18×1.0 | 19×1.5 | 20×2.0 | 12.7×1.65 | 21.3×1.6 | 12.7×1.6 |
| DN20 | 3/4" | 22×1.5 | 22×1.0 | 23×1.5 | 24×2.0 | 19.05×1.65 | 26.9×1.6 | 9.05×1.6 | |
| DN25 | 1.0” | 28×1.5 | 28×1.0 | 29×1.5 | 30×2.0 | 25.4×1.65 | 33.7×2.0 | 25.4×1.6 | |
| 40 | DN32 | 1-1/4" | 34×1.5 | 34×1.0 | 35×1.5 | 36×2.0 | 31.75×1.65 | 42.4×2.0 | 31.75×1. |
| DN40 | 1-1/2" | 40×1.5 | 40×1.0 | 41×1.5 | 42×2.0 | 38.1×1.65 | 48.3×2.0 | 38.1×1.6 | |
| 50 | DN40 | 1-1/2" |
|
|
|
|
|
48.3×2.0 |
|
| DN50 | 2.0" | 52×1.5 | 52×1.0 | 53×1.5 | 54×2.0 | 50.8×1.65 | 60.3×2.0 | 50.8×1.6 | |
| 65 | DN65 | 2.5" |
|
|
70×2 |
|
63.5×1.65 | 76.2×2.3 |
|
| 80 | DN80 | 3.0" |
|
|
85×2 |
|
76.2×1.65 | 88.9×2.3 |
|

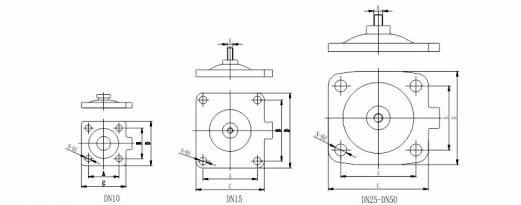

| 다이어프램의 크기 | |||||||||||||
| 액추에이터 | A | B | C | D | d | K | N | PTFE | EPDM | ||||
| 작동 압력 | SIP온도 | 작동 압력 | SIP온도 | ||||||||||
| DN10 | 22 | 22 | 32 | 32 | 4.5 |
|
4 | 6바 | 최대 | 150℃ | 10바 | 최대 | 130℃ |
| DN15 | 39 | 44 | 49 | 54 | 6 | M5 | 4 | 6바 | 최대 | 150℃ | 10바 | 최대 | 130℃ |
| DN25 | 54 | 46 | 72 | 57 | 9 | 1/4"-20UNC | 4 | 6바 | 최대 | 150℃ | 10바 | 최대 | 130℃ |
| DN40 | 70 | 65 | 100 | 90 | 11 | 1/4"-20UNC | 4 | 6바 | 최대 | 150℃ | 10바 | 최대 | 130℃ |
| DN50 | 82 | 78 | 133 | 105 | 13 | 1/4"-20UNC | 4 | 6바 | 최대 | 150℃ | 10바 | 최대 | 130℃ |
| DN65 | 102 | 95 | 145 | 133 | 13 | M8 | 4 | 6바 | 최대 | 150℃ | 10바 | 최대 | 130℃ |
| DN80 | 127 | 114 | 175 | 156 | 18 | M8 | 4 | 6바 | 최대 | 150℃ | 10바 | 최대 | 130℃ |
