앵글 시트 밸브

JZ5 시리즈 공압 앵글 시트 밸브는 까다로운 산업 및 위생 응용 분야에서 효율적인 흐름 제어를 위해 설계된 고성능 공압 작동 밸브입니다. 견고한 Y자 패턴 본체와 컴팩트한 액추에이터 설계를 갖춘 이 밸브는 기존 글로브 밸브에 비해 최대 30% 더 높은 유량을 보장하는 동시에 부드럽고 낮은 난류 작동을 유지합니다. 증기 시스템, 살균 장비, 식품 및 음료 가공, 화학 산업 및 자동화 생산 라인에 널리 사용됩니다. JZ5 밸브는 고온 및 고압 환경에 안정적이고 내구성이 뛰어나며 위생적인 솔루션을 제공합니다.

문의 보내기

제품 설명

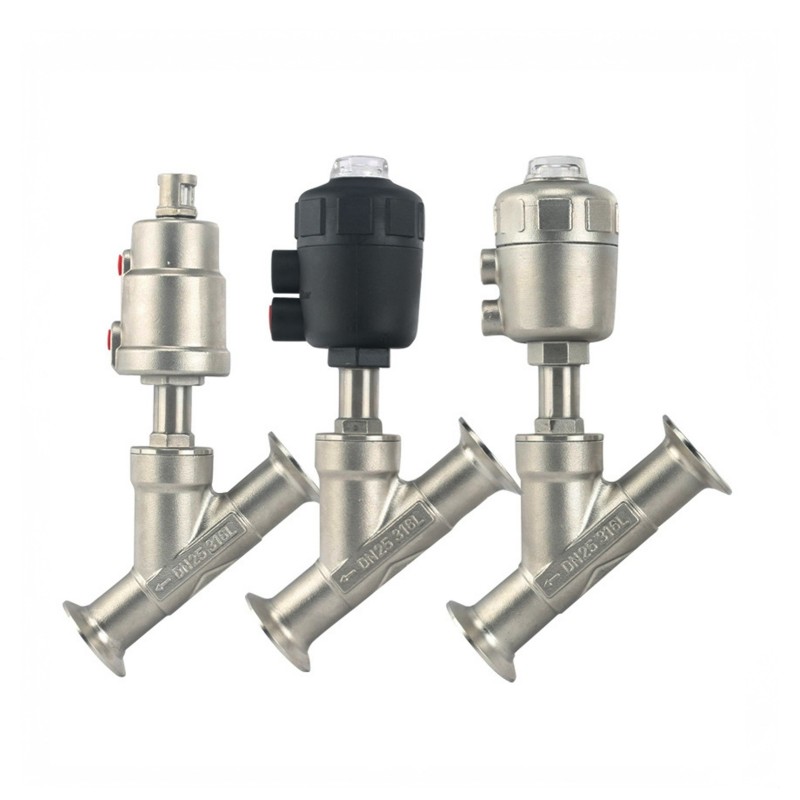

JZ5 시리즈 공압 앵글 시트 밸브 – 증기 및 공정 응용 분야를 위한 고성능 유량 제어

JZ5 시리즈 앵글 시트 밸브는 까다로운 응용 분야에서 고효율 유량 조절을 위해 설계된 공압식 제어 밸브입니다. 식품 가공, 화학 생산, 살균기, 오토클레이브, 드라이클리닝 기계, 산업용 건조기 및 양조장에서 널리 사용되는 이 밸브는 특히 안정적이고 위생적인 제어가 필요한 증기 파이프라인 시스템 및 자동화된 공정 라인에 매우 적합합니다.
작동 원리는 기존 글로브 밸브와 유사하지만 JZ5는 소형 공압 액추에이터와 결합된 최적화된 Y 본체 구성이 특징입니다. 이 고급 설계는 유로 단면적을 크게 증가시켜 최대 30% 더 큰 흐름 용량을 허용하고 난류 및 압력 강하를 줄여 보다 부드러운 유체 역학을 보장합니다.
또한 Y 패턴 본체 내에서 매체 흐름 방향이 변경되어 더 작은 액추에이터를 사용할 수 있어 밸브의 전체 설치 공간과 에너지 소비가 줄어들면서 빠르고 반응성이 뛰어난 작동을 유지할 수 있습니다.

JZ5 앵글 시트 밸브는 다음을 제공합니다.

향상된 흐름 효율성
빠른 작동 및 안정적인 밀봉
지속적인 작동으로 긴 서비스 수명
고온 및 증기 환경에서 이상적인 성능
다양한 크기, 재료 및 연결 유형으로 제공되는 JZ5 시리즈는 위생 및 산업 흐름 제어 응용 분야를 위한 다목적이고 유지 관리가 용이하며 비용 효율적인 솔루션입니다.

기술 데이터

재료	제품 부품에 문의	316L(1.4404)
	비접촉 제품 부품	304(1.4301)
	EN 102043.1B 인증서 제공
씰 재질	기준	PTFE
	옵션	FPM, 실리콘, EPDM
	모든 씰 재질은 FDA 177.2600을 준수합니다.
온도	작동 온도	-50~+180℃(PTFE)
압력	제품 압력	0-16bar
압력	공기압 조절	5~8바
표면 처리	내부 표면	Ra≤0.8μm
표면 처리	외부 표면	매트
연결	연결 방법: 용접, 스레드, 클램프, 플랜지

치수(mm)
크기	구경	액추에이터	A	B	C	E	F	H	SW
ΦD	(mm)	(mm)	A	B	C	E	F	H	SW
G1/2	13	50	85	173	12	64	44	137	27
G34	20	50	95	178	12	64	44	145	32
G1	25	63	105	212	14	80	52	173	41
G1-1/4	32	63	120	255	16	101	60	210	50
G1-1/2	40	63	130	301	18	127	73	280	55
G2	50	B0	150	346	20	153	B6	301	70
G2-1/2	65	80	185	372	22	153	86	315	70

치수(mm)
크기	구경	KV	작동 압력	공기압 조절	액추에이터	흐름	NC/NO
크기	(mm)	[분3시간]	[술집]	술집	(mm)	흐름	NC/NO
G3/8	13	3.7	0-16	4	40	좌석 위로
G1/2	13	4.2	0-16	2.7	50	좌석 위로
G3/4	20	8	0-16	2.7	50	좌석 위로
G1	25	19	0-16	2	63	좌석 위로
G11/4	32	27.5	0-16	2	63	좌석 위로
G11/2	40	42	0-16	2	63	좌석 위로
G2	50	52	0-16	2	63	UD 좌석
G21/2	65	77	0-14	1.6	80	좌석 위로
