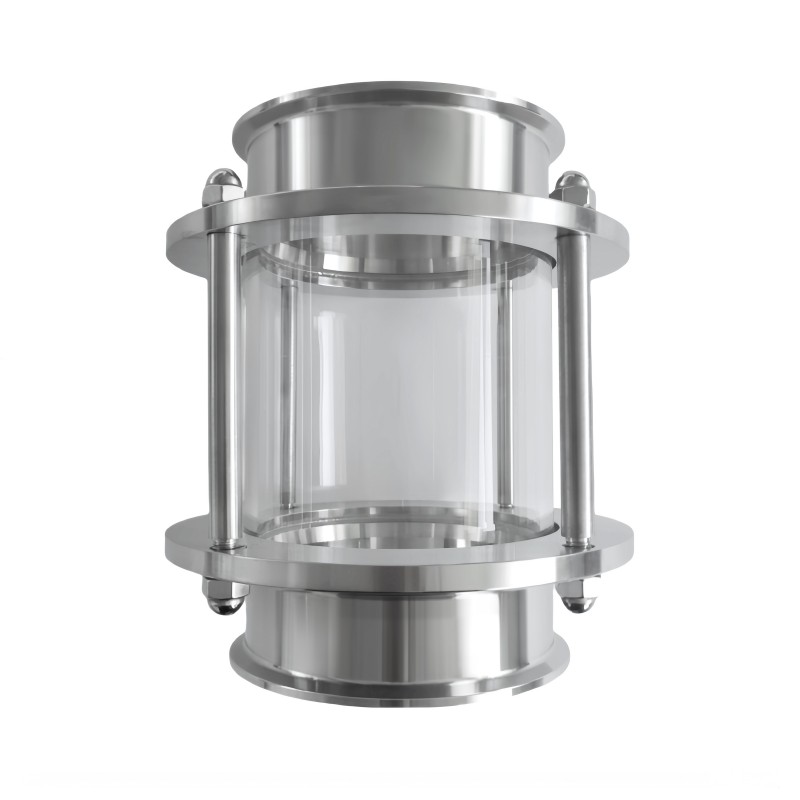

직선형 투시창

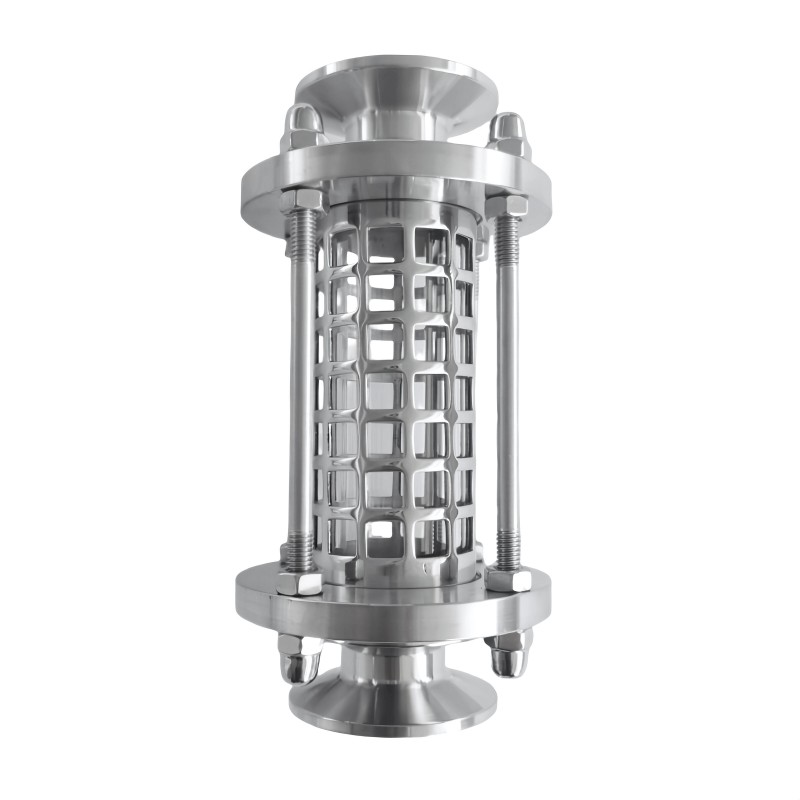

직선형 시력 유리는 다양한 조건에 따라 장비의 작동 상황을 확인하는 데 사용되며, AOMI는 요구 사항을 충족하고 음식, 음료 및 약국 분야 등에 널리 사용하기 위해 다양한 시력 유리를 제공합니다. 직선 투시창, 360도 시야각, 금속 보호망, 수평 및 수직 설정을 선택합니다. 파이프로 세팅하는데 사용합니다.

문의 보내기

제품 설명

기술 데이터
재료	제품 부품에 문의	316L(1.4404)
	비접촉 제품 부품	304(1.4301)
	EN 10204 3.1B 인증서 제공
시력 유리	Pyfex 유리(직선 투시창)
	파이렉스 유리/강화유리(유니온사이트글라스)
씰 재질	기준	EPDM
	옵션	FPM, 실리콘. PTFE. NBR
	씰 재질은 FDA 177.2600을 준수합니다.
온도 범위	-20℃ ~ +135℃ (EPDM)
표면 처리	내부 표면	Ra ≤ 0.8um
	외부 표면 마감	Ra ≤ 1.6um
연결	연결 방법: 용접, 스레드, 클램프, 플랜지

직선형 시창 매개변수

용접 시리즈

크기	A	B	C	H
1”	22.1	25.4	76	138
1.5”	34.8	38.1	85	138
2”	47.5	50.8	100	144
2.5”	60.2	63.5	115	144
3”	72.9	76.2	125	150
4”	97.38	101.6	162	154

INCH 표준 용접 시리즈

크기	A	B	C	H
DN25	26	29	79	136
DN32	32	35	85	136
DN40	38	41	92	140
DN50	50	53	108	140
DN65	66	70	127	140
DN80	81	85	142	152
DN100	100	104	162	152

DIN 표준 용접 시리즈

클램프 시리즈

크기	A	B	C	H
1”	22.1	50.5	76	162
1.5”	34.8	50.5	85	166
2”	47.5	64	100	170
2.5”	60.2	77.5	115	174
3”	72.9	91	125	174
4”	97.38	119	162	192

3A/SMS/ISO 표준 수형 시리즈

크기	A	B	C	H
DN25	26	50.5	79	160
DN32	32	50.5	85	160
DN40	38	50.5	92	162
DN50	50	64	108	164
DN65	66	77.5	127	164
DN80	81	91	142	188
DN100	100	119	162	192

DIN 표준 클램프 시리즈

3A/SMS/ISO 표준 수형 시리즈

크기	A	B	C	H
1”	22.1	37.13 애크미 8TPI	76	162
1.5”	34.8	50.65 애크미 8TPI	85	166
2”	47.5	64.16 애크미 8TPI	100	170
2.5”	60.2	77.67 애크미 8TPI	115	174
3”	72.9	91.19 애크미 8TPI	125	170
4”	97.38	119.25 애크미 8TPI	162	192

3A/SMS/ISO 표준 수형 시리즈

크기	A	B	C	H
DN25	26	Rd52*1/6”	79	160
DN32	32	Rd58*1/6”	85	160
DN40	38	Rd65*1/6”	92	162
DN50	50	Rd78*1/6”	108	164
DN65	66	Rd95*1/6”	127	164
DN80	81	Rd110*1/6”	142	188
DN100	100	Rd130*1/6”	162	192
